复合材料涂层金相切片测量和测量解决方案

发布时间:2022-11-21 浏览量: 来源:

一、汽车零部件金属镀层缺陷-----金相制样方法

制样工程师:章锦仁

TEL:15990346569

E-mail:ren@fulwintt.com

1、材料:基材粗料,镀层软质金属材料

硬度:软

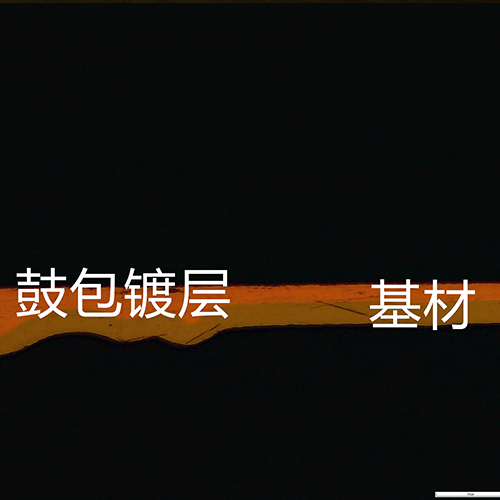

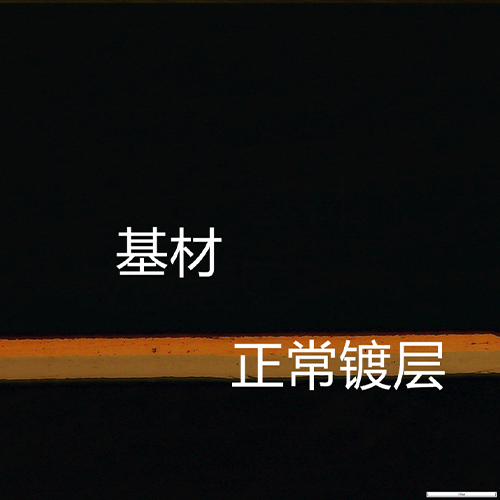

检测类目:观察其镀层缺陷,例如:鼓包,气孔,杂质等

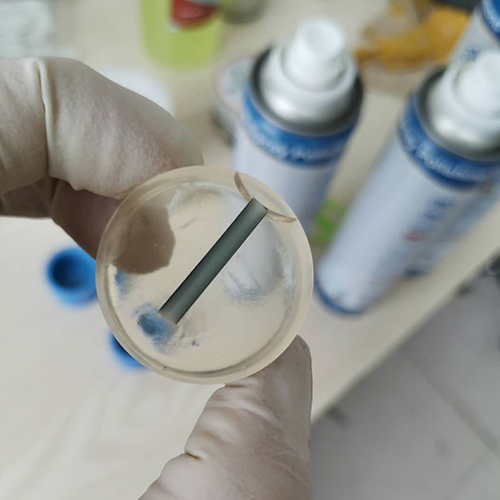

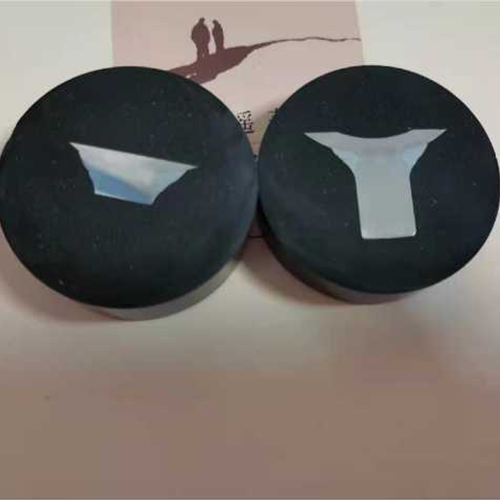

2、已镶嵌图片见如下图片

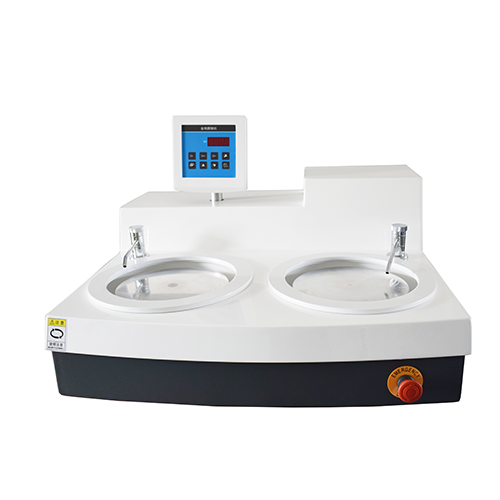

3、打磨:金相磨抛机  品牌:赋耘

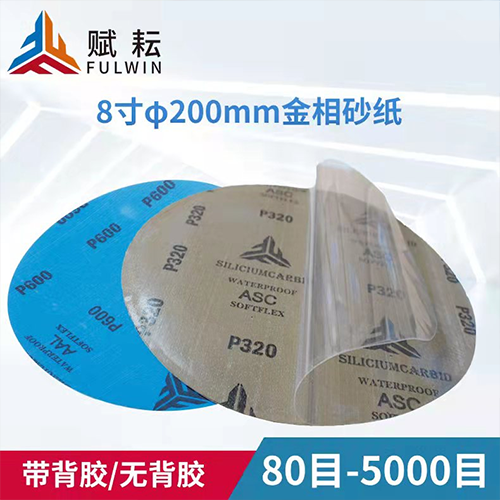

打磨:240#  600# 1200#

转速:300转左右

转盘方向:顺时针

压力:30N即可

每道砂纸时间:1分钟左右(划痕均匀,没有多面出现)

打磨:4000#  品牌:赋耘  沿着一个方面手磨

抛光:转速:300转左右,转盘方向:顺时针 ,压力:30N即可

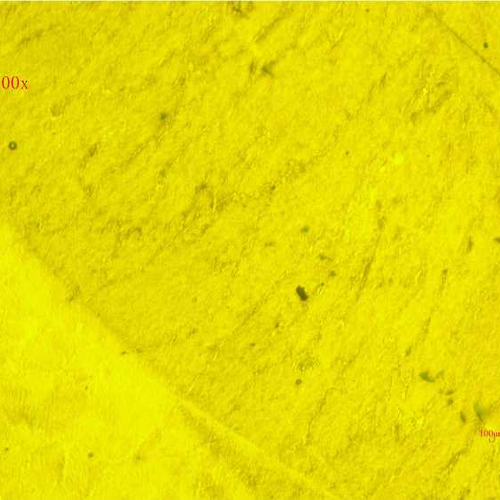

注:每进行下一步,每道样品需清理干净,才能进行下一步,防止用力过大,砂粒嵌入。打磨100X见图片二,图三:

4、抛光第一道

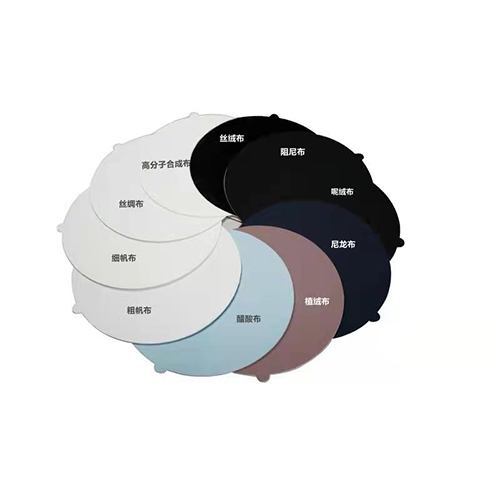

抛光:真丝绸布,纹路均匀,进口硬质背基 品牌:赋耘

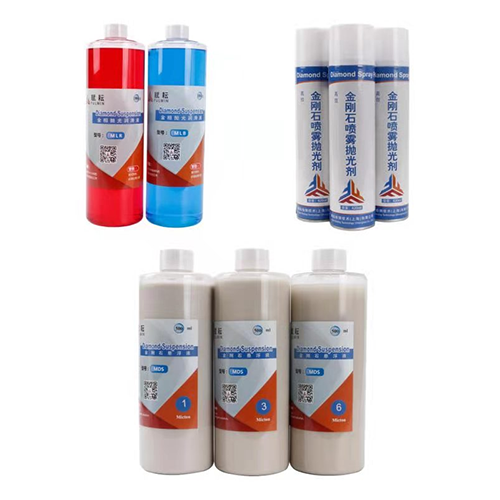

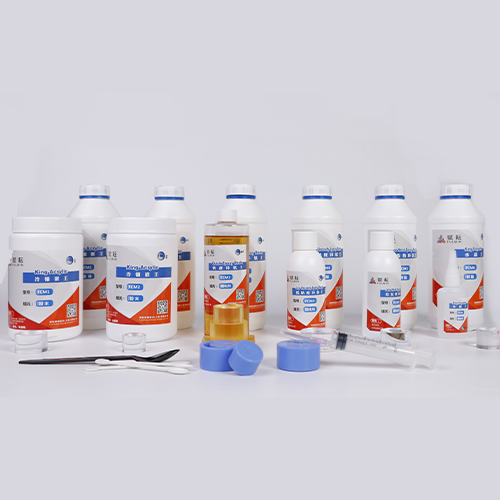

金刚石喷雾抛光剂/金刚石悬浮抛光液:5微米  420毫升  品牌:赋耘

时间:5-10分钟(喷2-3次溶液)

防氧化抛光润滑液

防止过于干燥过热,抛光过程中用雾状喷水壶湿润。

注:抛光前,抛光布保持干净,完全湿润


1、精抛短绒,进口硬质背基 品牌:赋耘

2、进口工艺氧化铝抛光液:0.05微米   品牌:赋耘

3、防氧化抛光液

时间:5-10分钟(喷2-3次溶液)

会出现模糊氧化层,需要进行氧化抛光,同时去除表面细小划痕

防止过于干燥过热,抛光过程中用雾状喷水壶湿润。

注:抛光前,抛光布保持干净,完全湿润

5、抛光第二道

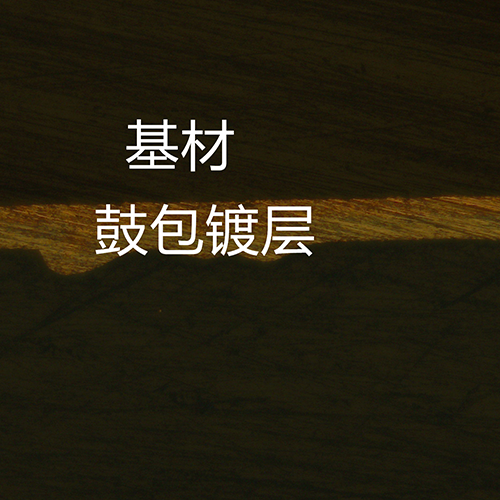

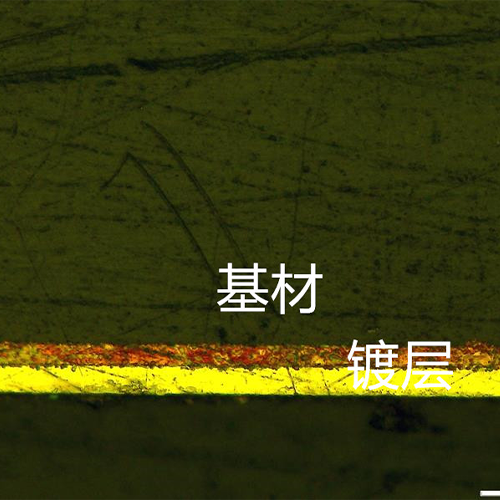

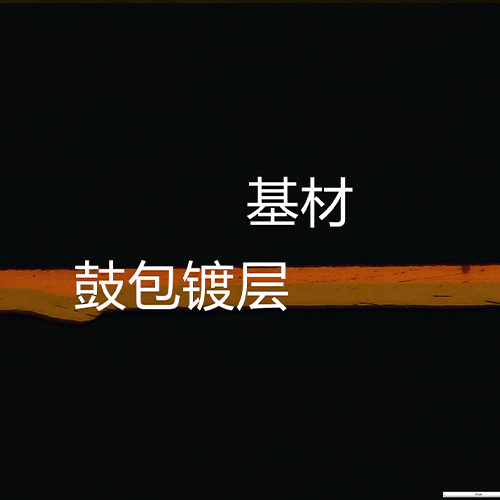

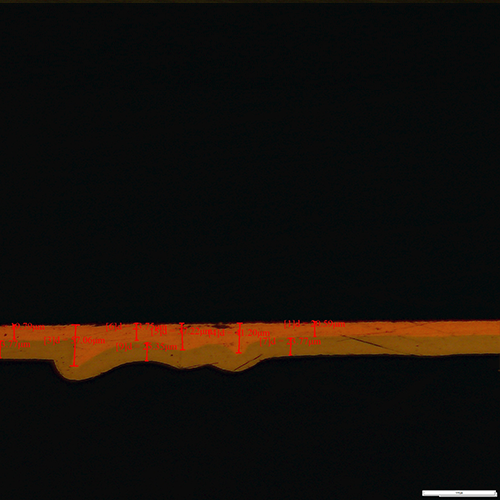

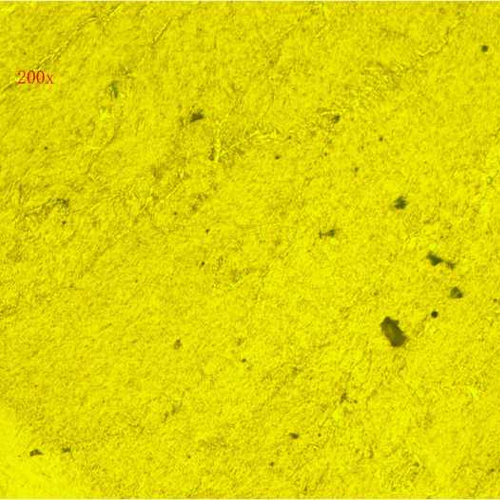

6、抛光100X见图四图五图六图七:

以上供参考,欢迎大家积极提供样品一起探讨,相互学习。


二、汽车零部件焊接缺陷-----金相制样方法

样品测试目的:汽车焊接件焊点熔深测量,气孔,缺陷,焊株大小等。(类似有汽车座椅,汽车车架等)

镶嵌步骤如下:

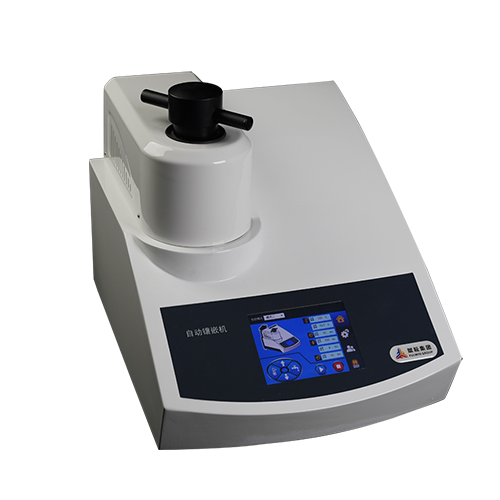

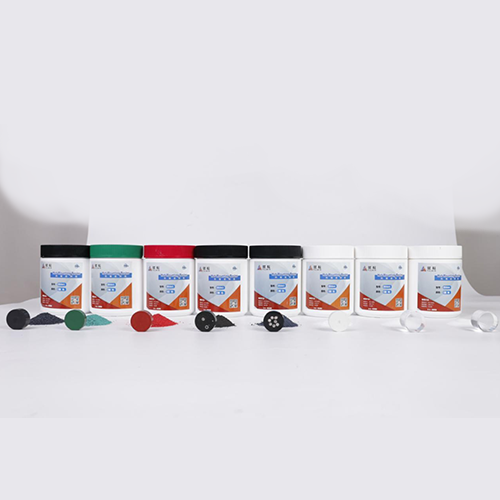

1、镶嵌(设备:自动热镶嵌机   耗材:热镶嵌料,普通热镶嵌料即可)

2、打磨设备:无极调速金相磨抛机 转速500转顺时针转动

耗材:砂纸240# 600# 1200# 依次打磨,抛光布用真丝丝绒,金刚石抛光液3.5微米即可。

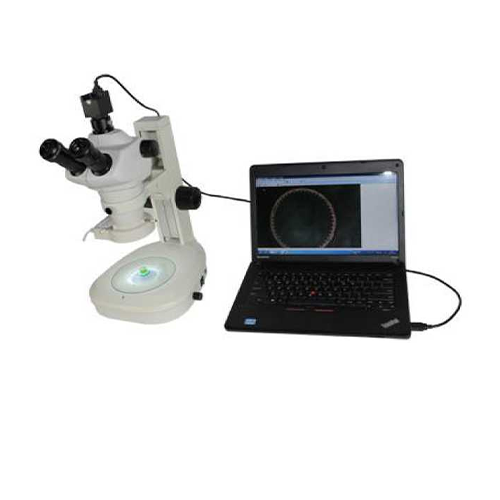

3、观察设备:测量显微镜系统,需注意的是观察前用4%擦拭几秒腐蚀,作用让基材和焊接界面清晰度区分更高,用酒精冲洗用吹风机烘干。

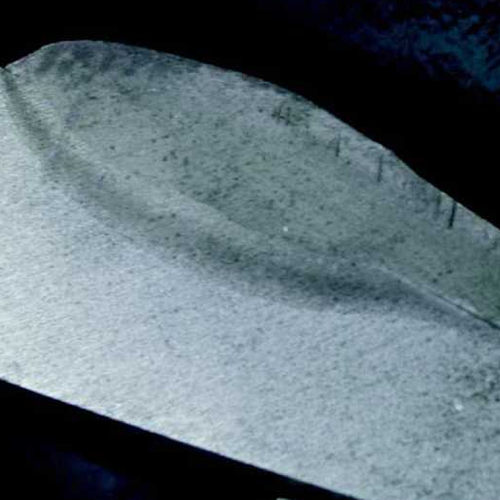

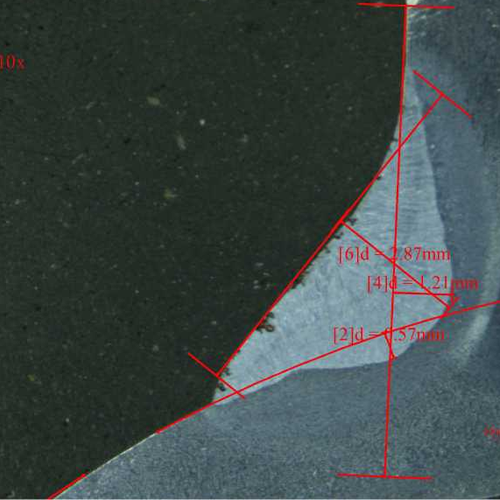

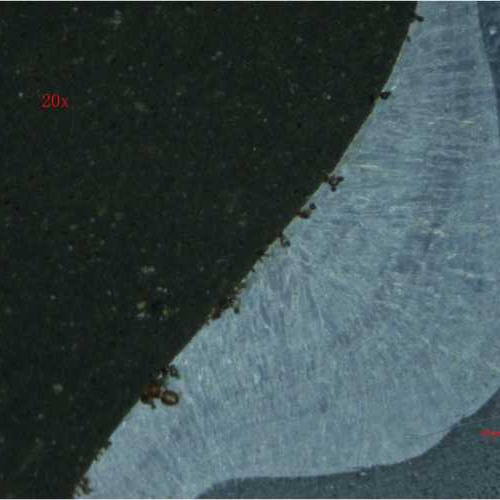

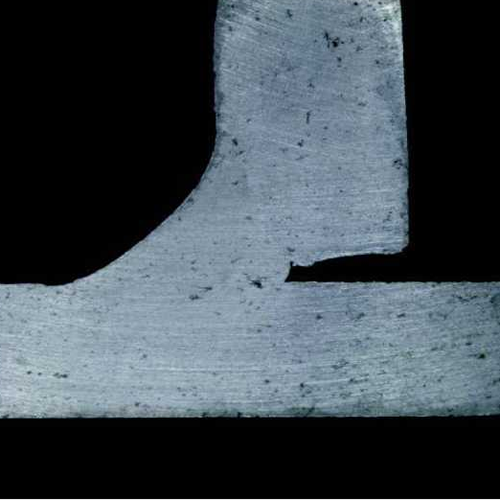

结果图片如下:

图一:


图二:


图三:


图四:


已购买客户(西德昌座椅)参考图片:
