GCr15球化过热-金相制样法

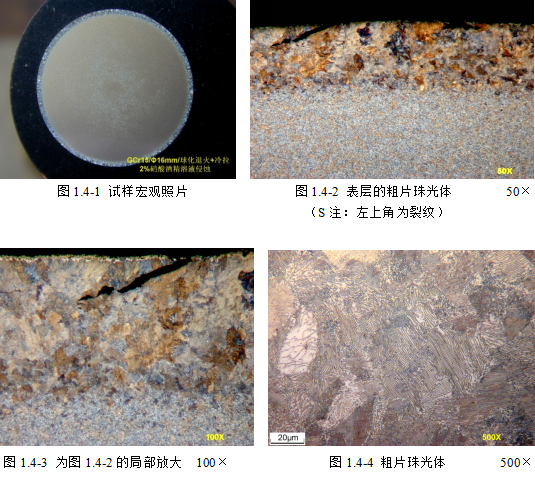

在无保护气氛的台车炉中球化退火的GCr15直条（S注：圆棒），在冷拉时表面出现横裂并导致断裂。金相试样侵蚀后目视可见表面周边呈深灰色，有粗晶现象（图1.4-1）。显微镜观察发现试样表面为粗片状珠光体层，深约0.50mm，粗片状珠光体层内有冷拉过程中产生的裂纹（图1.4-2~1.4-3）。粗片状珠光体层内无“铁素体增多、碳化物减少”现象（图1.4-2~1.4-5）。试样基体的球化组织为6级（S注：JB/T 1255-2001）。

试样存在球化过热现象，而表层过热尤为严重，因表层粗片状珠光体的塑韧性差，引起冷拉时表面横裂并导致断裂。

（说明：热轧材带着氧化皮进行球化退火，表面会附有很薄的、与基体分离的纯铁素体层，这相当于一层膜，酸洗可去除。不评为脱碳层）

（这个样品粗片P层中无网碳，说明有脱碳现象，这种脱碳是高温引起的，不是热轧材脱碳的遗传。）

以上会用到金相制样产品如下：

一、赋耘金相试样切割机FY-QG-65 对样品金相切割，按照样品要求横向或者纵向切割一小块下来，便于镶嵌。

二．金相试样热镶嵌：

赋耘金相耗材：保边型热镶嵌料FHM3，防止边缘翻边，导致无法观察边缘。

赋耘高级触摸屏全自动镶嵌机 FY-XQ-200

三、金相试样打磨：

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

四、腐蚀观察：

金相显微镜（放大倍数：50X,100X,200X,500X,1000X）

用到腐蚀试剂如下：
