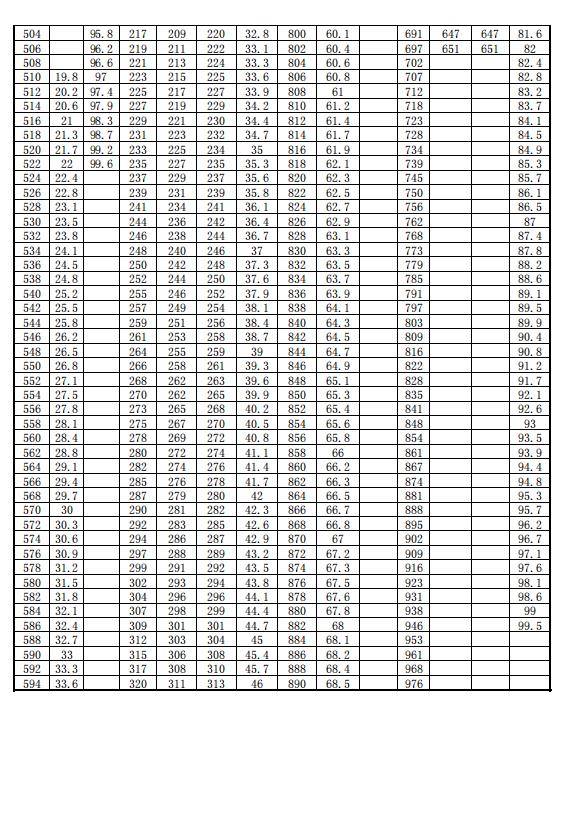

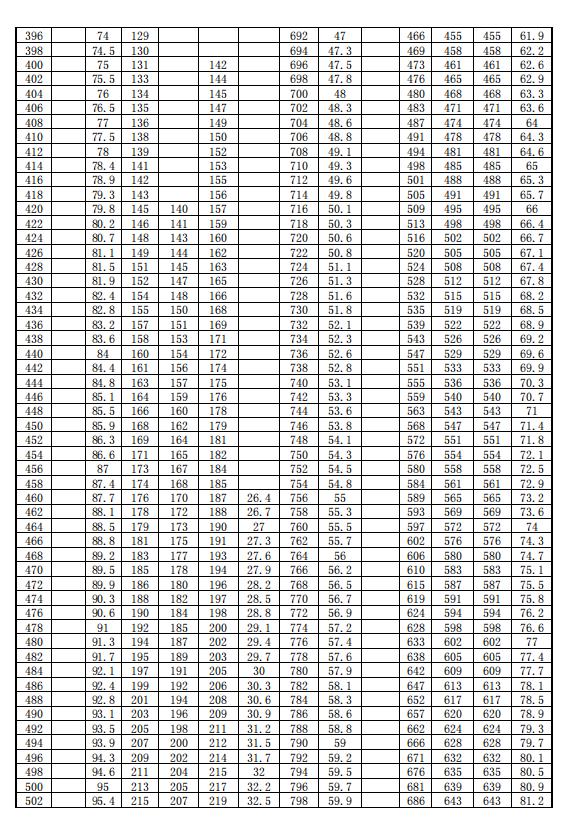

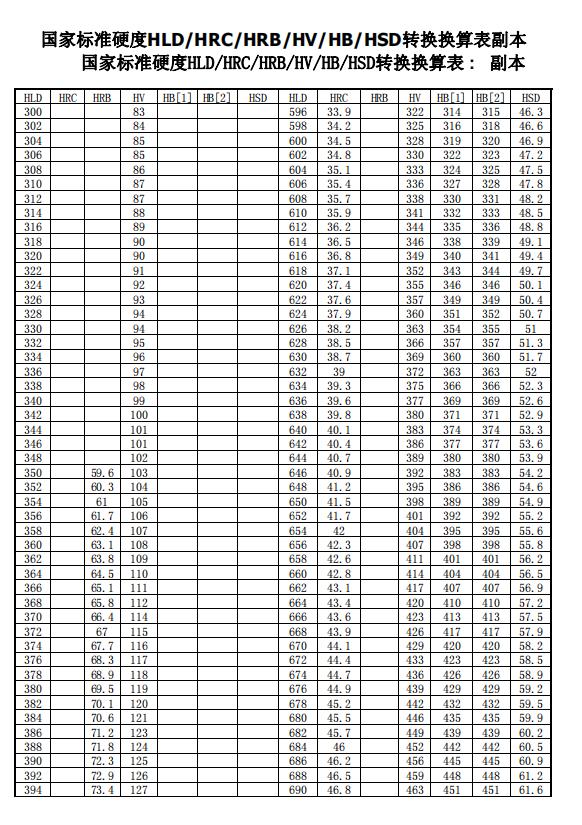

国家标准硬度转换换算表

微努氏、维氏硬度测试广泛应用于表面镀层、渗淬硬化层、微型构件以及薄壁基材的硬度评定工作。相较于普通金相组织观察，这类检测对试样表面状态要求严苛，表面平整度、残余划痕以及加工变形层都会直接影响试验结果。一旦试样表面存在倾斜、划痕或是残留变形层，压痕轮廓会模糊失真，最终带来硬度数据偏差。针对显微硬度检测的特殊要求，赋耘检测搭建了一套覆盖切割取样、试样镶嵌、逐级研磨、精细抛光的完整制样体系，在全流程管控冷加工变形与热损伤，满足各类标准对显微硬度试样的制备规范。

相试样制备是材料分析、金相观测、硬度检测、失效分析的基础核心工序，制样设备搭配是否规范，直接决定试样质量与检测数据准确性。一套标准金相制样流程分为：**切割取样、试样镶嵌、研磨抛光、腐蚀辅助、显微检测**五大步骤。本文结合赋耘检测 FULWIN 全系自研金相设备，详细讲解标准化实验室成套搭配方案，适配企业质检、科研院校、第三方检测机构。
