洛氏硬度计原理及基础应用

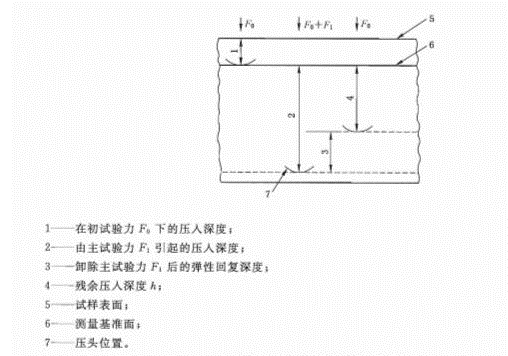

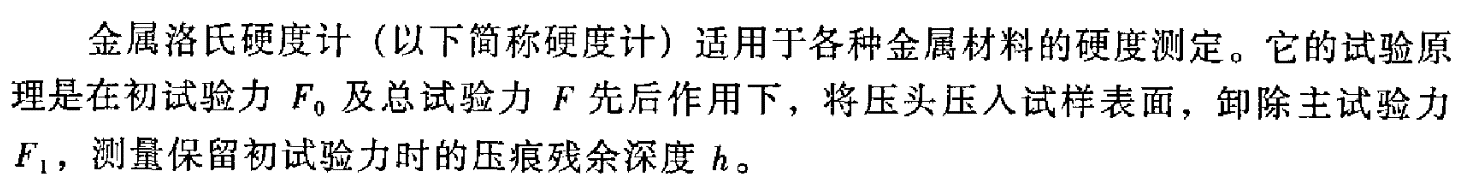

一，原理：

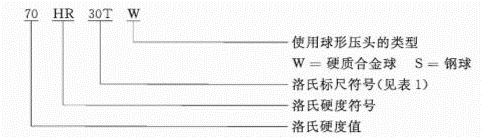

表示方法：

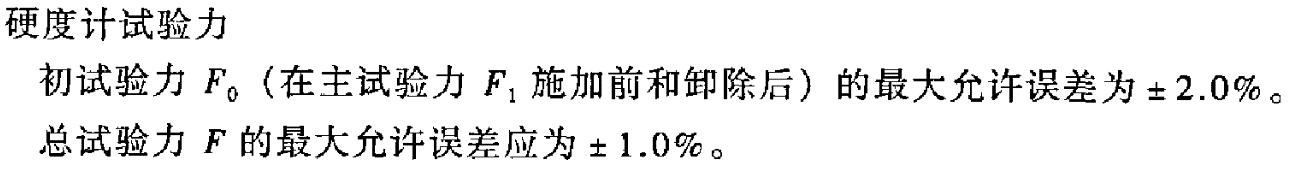

试验力：

二, 试样要求：

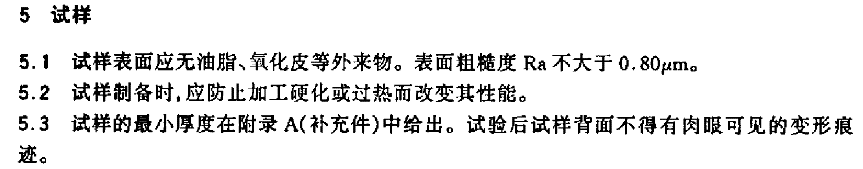

1.普通材料类型

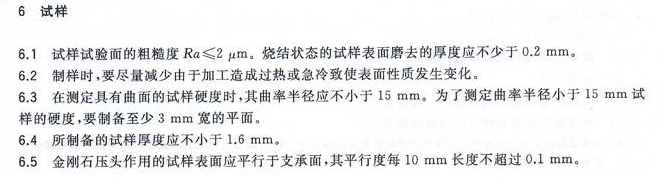

2.硬质合金（HRA标尺金刚石压头）：

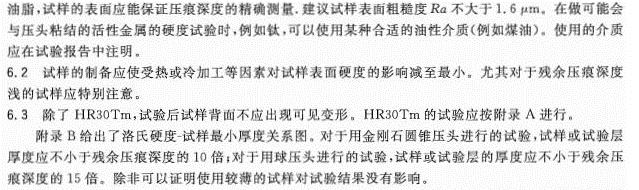

3.表面洛氏：

三，标尺选择：

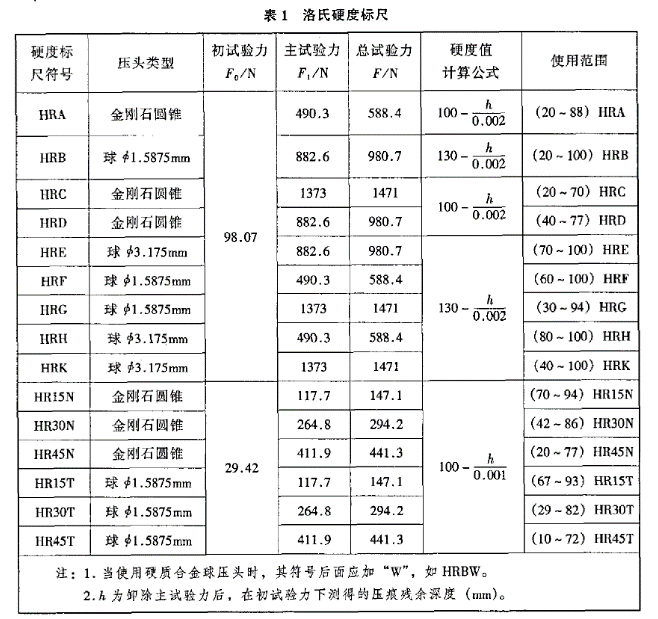

1，标尺，压头与力值及使用范围

2，不同标尺的硬度范围

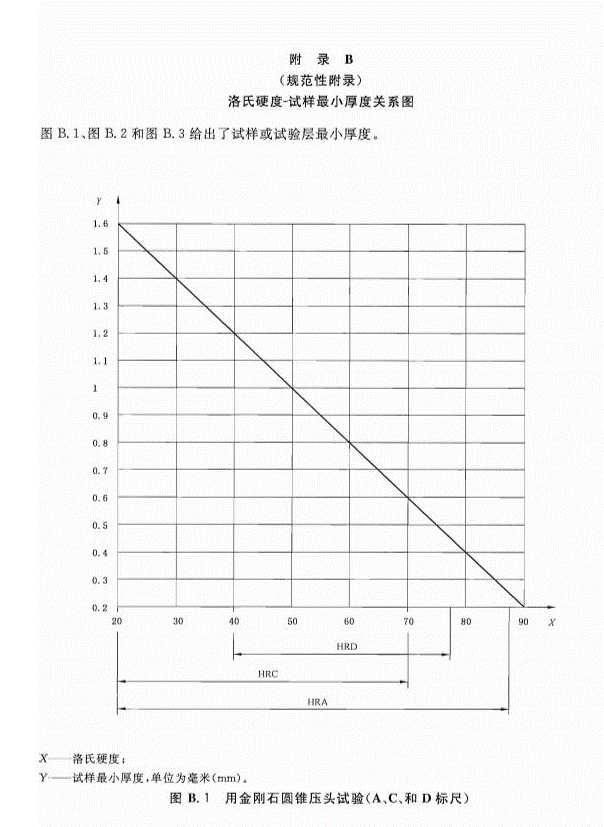

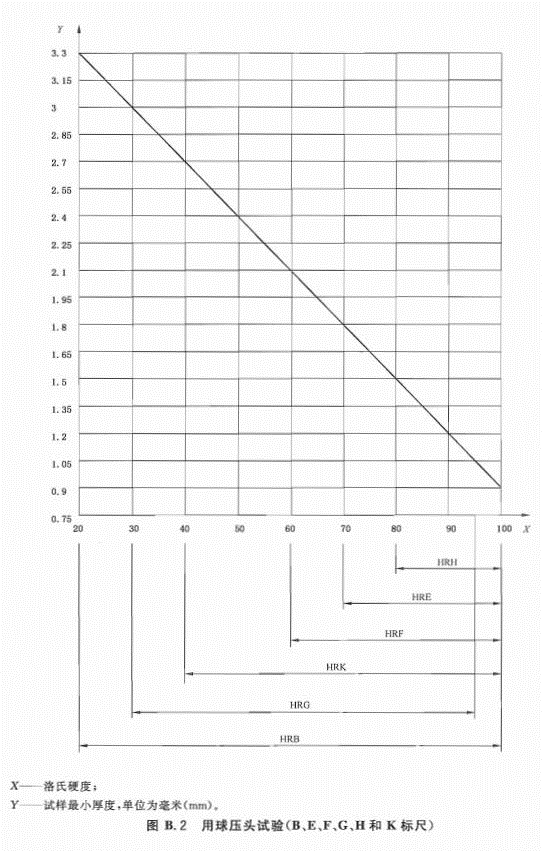

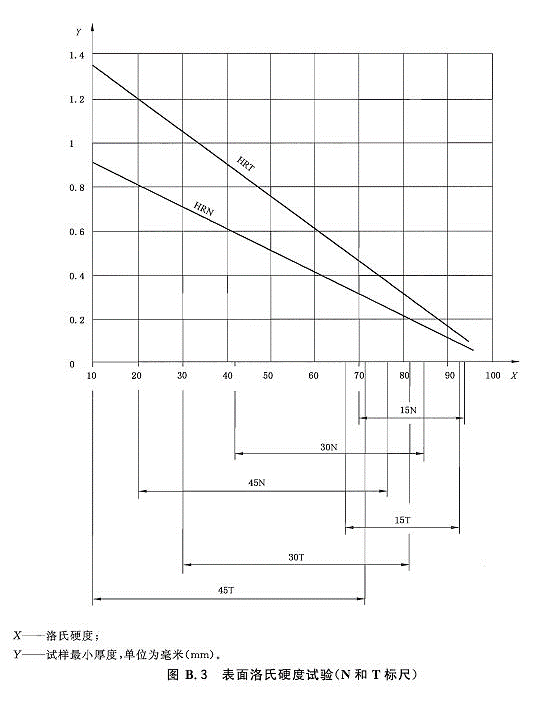

3，标尺选择与厚度对应

四．打点间距（位置）：

1， 1，普通洛氏：压痕间距不小于4倍压痕直径并不小于2mm，打点与边缘间距不小于2.5倍压痕直径并不小于1mm。

2， 硬质合金：压痕间距不小于1.5mm倍压痕对角线长度，边缘间距不小于1.5mm。

3， 表面洛氏：压痕间距不小于3倍压痕直径，边缘间距不小于2.5倍压痕直径。

4， 塑料洛氏：压痕间距与到边缘间距不下于10mm。

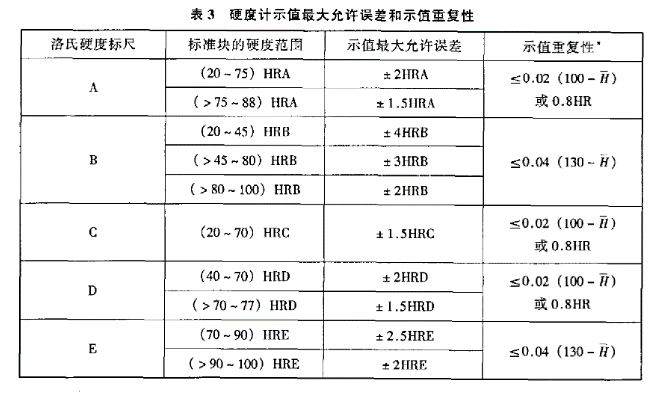

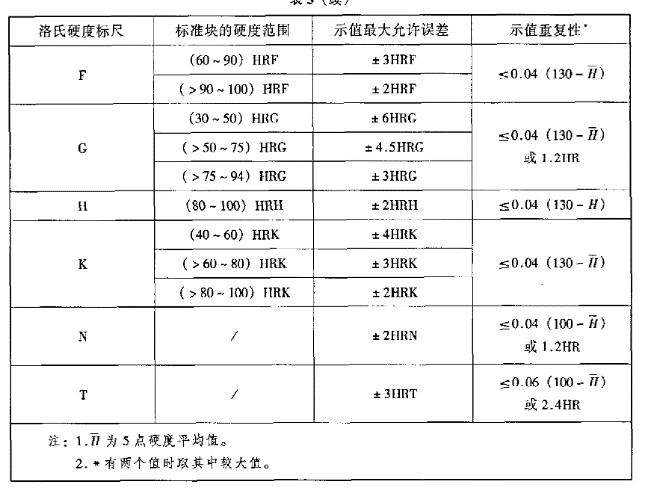

五：允许误差范围：

六，球面与圆柱面测试：

球面与圆柱面测试，需要对硬度值进行修正值补偿，具体修正值可通过计算凸球面直径和曲率半径后查表得来，触摸屏数显硬度计一般测试时需要在界面上曲率半径一栏输入圆弧半径值，硬度值测试自动补偿。

七，塑料洛氏测试：

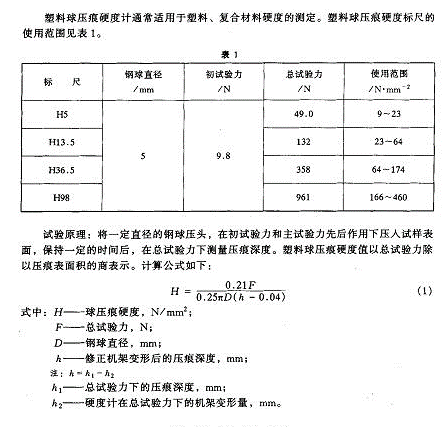

1， 球压痕硬度计

标尺选择：

试样要求：

允许误差：测试点数不少于10个，示值误差8H，重复性误差12H

2， 普通塑料洛氏

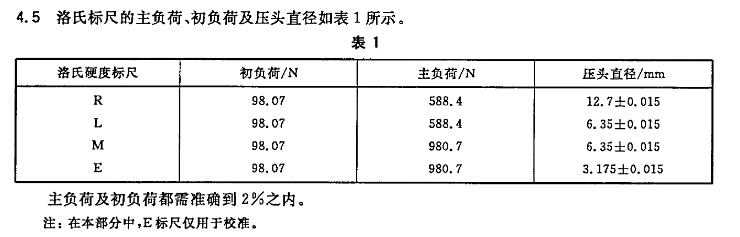

标尺选择：

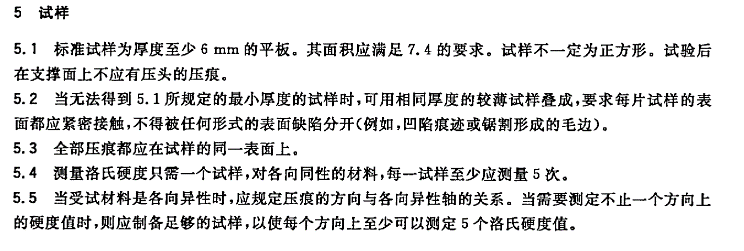

试样要求：

允许误差（参考）：

HRR:示值误差≦1.2HR，  重复性误差≦1.5HR；

HRL:示值误差≦1.2HR，   重复性误差≦1.5HR；

HRM:示值误差≦1.5HR，  重复性误差≦2.0HR；

HRE：示值误差≦2.0HR,   重复性误差≦2.5HR；
