该自动台可方便安装到各种型号的洛氏、维氏硬度计；

重复定位精度：0.01毫米；

控制移动方式：移动手柄/分触摸屏。

测量位置：

一般淬透性钢

步 序 1 2 3 4 5 6 7 8

到端点距离（mm） 1.5 3.0 5.0 7.0 9.0 11.0 13.0 15.0

步 序 9 10 11 12 13 14 15

到端点距离（mm） 20.0 25.0 30.0 35.0 40.0 45.0 50.0

低淬透性钢

步 序 1 2 3 4 5 6 7 8

到端点距离（mm） 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0

 步 序 9 10 11 12 13 14 15 16

到端点距离（mm） 9.0 10.0 11.0 13.0 15.0 20.0 25.0 30.0

其他测量点及其测量位置，用户可自行移动。

二 ：淬透性的测定方法（末端淬火试验法）

试验时，先将标准试样加热至奥氏体化温度，保温30～40min，然后迅速放在端淬试验机上端淬淬火。结束后，取下试样，按照国家标准的规定，进行硬度测量，最终得出端淬曲线。

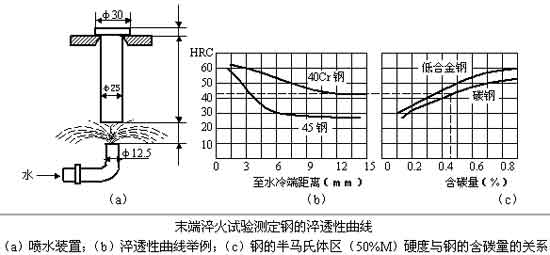

钢的淬透性用末端淬火法测定，如下图：

下图是 钢淬透性末端淬火试验淬透性曲线

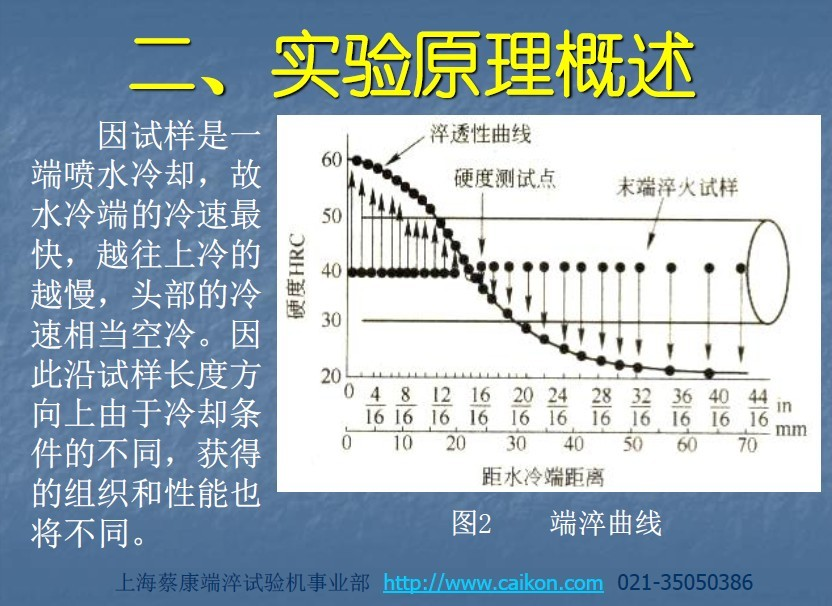

冷却完毕后沿试样两侧长度方向每隔一定间距测量一个硬度值，即可得到沿长度方向上的硬度变化，所得曲线即为该钢的淬透性曲线，如下图所示。
