显微/维氏硬度计测量系统FY-MMD-HV

本显微/维氏/努氏硬度测量软件按用户需求提供4个版本,每下一个版本包含上一个版本的所有功能:

基本版: 基本版提供一个USB摄像头和基本测量软件。该版本适用于带摄像头端口的几乎所有硬度计。

带转塔控制版: 该版本能控制带RS232串口端口的硬度计,测量软件能和机器相互通讯。

半自动版: 该版本提供XY电动工作台,软件能按用户设置的模式自动生成测试位置,自动加载,自动测量一键完成。

全自动版: 该版本提供样品台升降控制(Z轴),在每个测试点可自动升降样品台实现测量图像自动调焦。


产品介绍

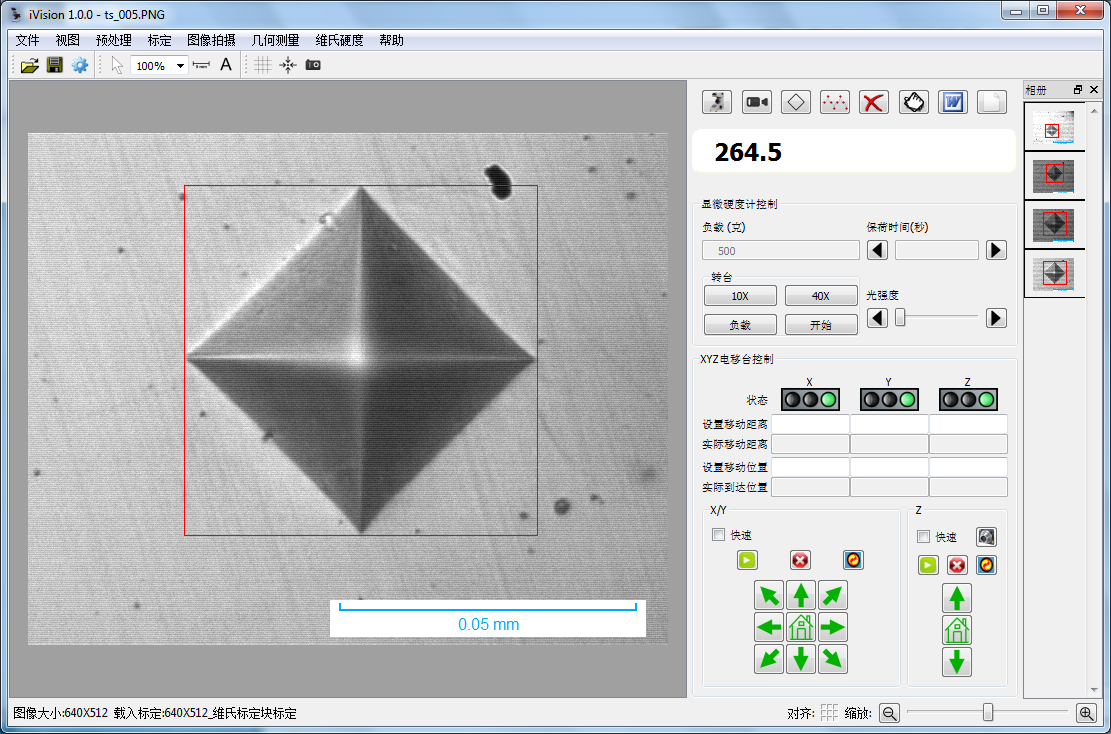

该测量系统可和各种维氏硬度计相配,升级单机硬度计到计算机测量系统;该测量系统和硬度计融合一体;计算机控制硬度计;适应于显微及维氏硬度计;图像清晰,压痕测量自动/手动测量;标定采用测微尺或硬度块标定,可自动标定;硬度按国标和ASTM转换成其他硬度;硬度值统计及硬度超出报警 ;试验报告可用户定制,所有试验数据永远保存,便于历史查询。

产品优势

基本功能

视频/图像采集: 可打开任何DirectShow匹配的USB摄像头,采集并保存视频和图像文件。

摄像头标定:摄像头可用标定尺标定,标定后系统可用于几何尺寸测量。

标定管理: 系统可保存多个标定数据,用户可重命名、卸载、载入、删除等管理标定。

几何尺寸测量: 系统可画出常见的几何形状并测出它们的几何尺寸,如线段、角度、长方形、弧线/圆环、椭圆、多边形、点到线、点到圆弧等。

图像处理: 系统提供丰富的图像处理工具,如亮度、对比度、Gamma、直方图深度等。对灰度图像,系统提供过滤找边缘工具,和一些标准的的图形图像操作如打开关闭腐蚀膨胀流水覆盖等等。

文档标注: 系统提供图像文档编辑器,可输入/编辑纯文字或含清单表格和图像等的复杂的文档(HTML格式)。

相册管理: 多个图像可保存到一个相册文件,图像可含几何形状文档标注等矢量信息。

数据保存与调出: 图像与测量数据等,可以方便地保存于一个文档供以后调出修改或产生报告等。

报告: 几何尺寸测量结果可产生WORD文档。

定倍打印: 根据打印机属性系统系统可打印出按用户指定的放大倍数的图像


主要功能

XYZ样品移动控制: 系统提供XY电动移动样品台和Z轴控制;可用软件控制也可手动调节;XY可同时运动;XYZ可用键盘方向键微调精确到位;

加载模式和路径设置: 系统提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等;加载点坐标可任意设置;

自动边缘扫描: 沿样品边缘自动扫描并自动找到拐点如齿顶齿根等;

自动加载、调焦和测量:系统按设定的加载模式多点自动加载、自动调焦和自动测量,并自动绘制硬化曲线;一键完成;

硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HB、HR等;可对球面圆柱面样品测量值进行修正;可对样品测量值进行有效验证;

数据统计:自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值;

数据储存:测量数据和图像等可保存于一个文档供以后调出;

测试报告: 自动生成WORD或EXCEL文档报表;用户可定制报表格式;标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等;

努氏硬度: 可设置为努氏硬度测量;

断裂韧性: 可设置为测量压痕断裂韧性;

其它功能:含显微图像处理与测量系统的所有功能,包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等;

技术规格
