万能倾斜夹具
突破传统局限：相较专用夹具需定制、组合夹具需技师操作的问题，该夹具实现“分钟级”快速适配异形件，大幅缩短准备时间。

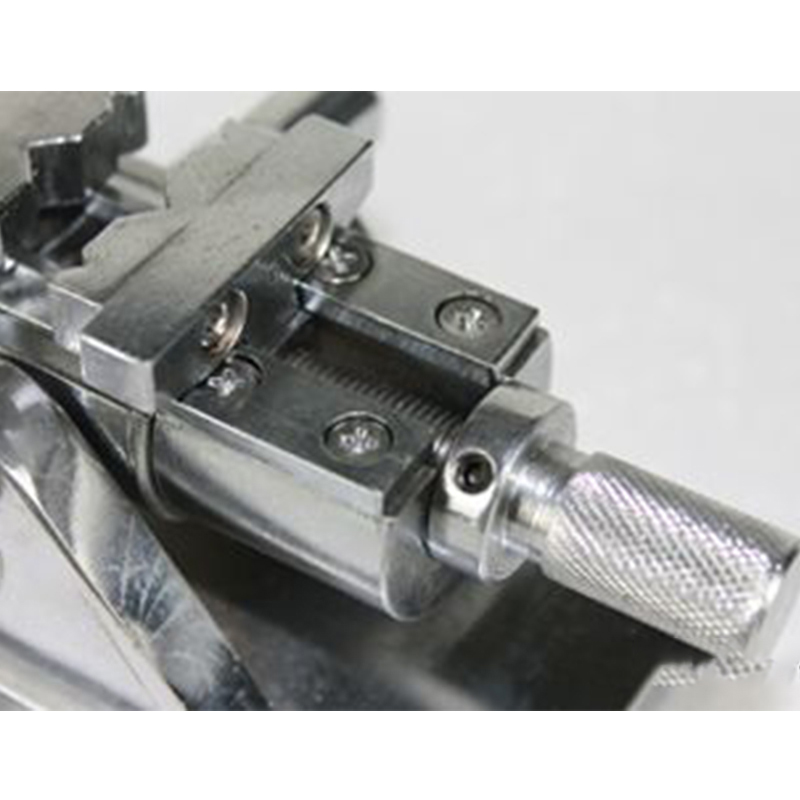

精度与刚性平衡：通过螺杆微调（如左/右调节装置的螺杆螺母系统）确保高精度定位，同时结构刚性媲美专用夹具。
经济性：单次投入可替代多套专用夹具，降低企业工装管理成本
万能倾斜夹具FSH
产品优势
l 多向灵活调节
三维万向调节：夹具可在空间内多角度调整，支持倾斜、旋转及平移，确保不规则样品（如异形件、曲面件）的夹持面与显微镜或硬度计光轴垂直，提升检测精度。
配合压平器使用：结合样品压平器，进一步校准样品平面，避免因倾斜导致的测量误差。
l 强适应性
兼容复杂工件：可夹持方形、圆形、扭曲件等异形样品，尤其适合航天、汽车零部件等领域的复杂金相试样。

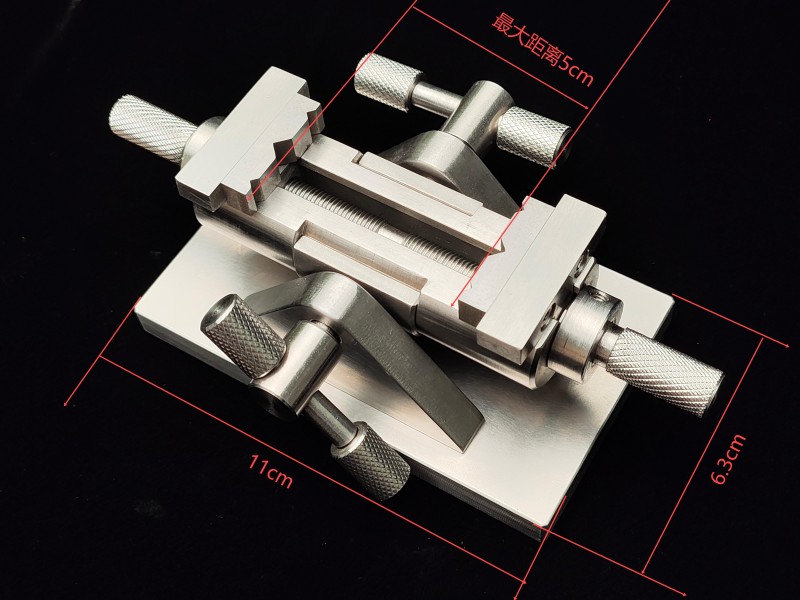

宽尺寸范围：最大夹持宽度达50毫米，覆盖常见中小型试样的检测需求。
l 稳定性设计
长方形底座结构：低重心设计提升放置稳定性，避免实验过程中位移。
刚性材料：采用合金钢或高强度结构钢制造，经热处理（如淬火、渗碳）增强耐磨性，确保长期使用不变形。
l 高效兼容性
专为硬度计（如洛氏/维氏硬度计）和显微镜设计，减少样品制备时间，提升检测效率
技术规格
参数类别 | 具体数值/描述 |
夹持范围 | 最大宽度50mm |
调节精度 | 直线调整精度0.01mm |
重复定位精度 | ≤0.005mm |
角度调节精度 | "秒"级（适用于高精度角度定位） |

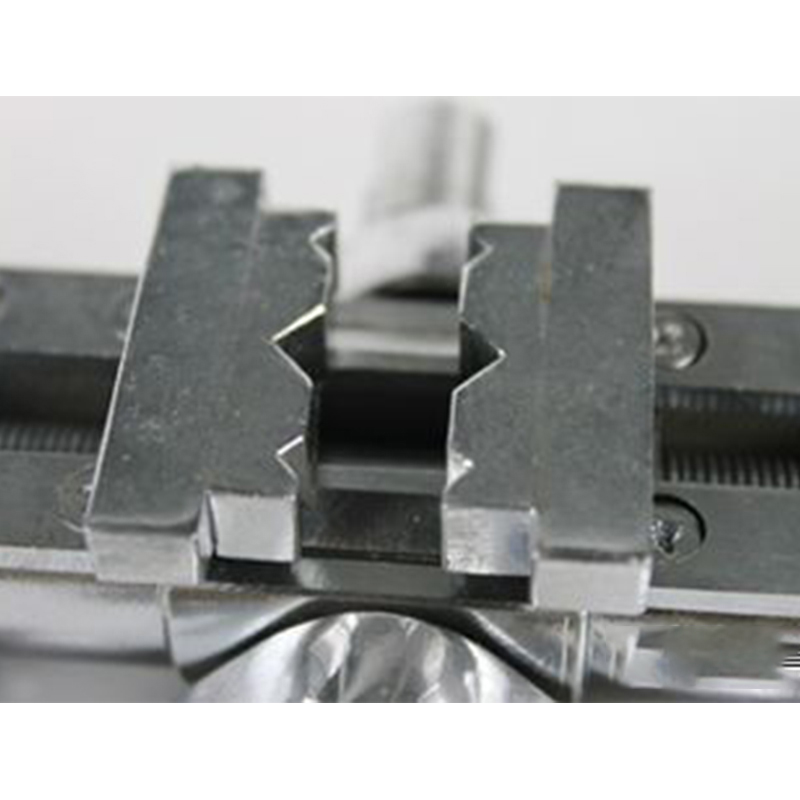

结构组成 | 底座、左右调节装置（含螺杆/夹板/调节螺母）、倾斜调节横杆、固定栓 |
材料特性 | 主体：优质合金结构钢或中碳钢； 钳口：可镶装特种钢材或喷涂金刚砂增强耐磨性 |
适用领域 | 金相制样、硬度测试、电子/冶金/航天零部件检测 |
