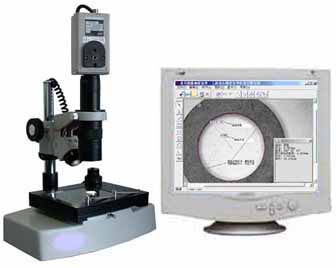

✪仪器采用彩色CCD摄像机、变焦距物镜与图像采集卡组成成像系统;
✪通过计算机测量软件对被测零件进行测量;
✪测量软件具有多种几何元素处理功能,特別适合复杂几何形状零件的测量。
✪备有EXCEL数据导出功能、标注功能,方便测量数据和测量报告的整理。快速测量工件之尺寸,自动标注。操作简单方便,使用者可在短期内掌握2D图像的测量。
调焦范围:60mm 立柱升降110mm | 机械载物台移动范围:75x55mm |
仪器配件 | 1X镜筒 (标准配件) | 0.5X镜筒 (选购) | 工作距离(mm) | ||
变焦鏡 | 0.7X~4.5X | 0.7X~4.5X | |||
附加镜 | 视頻倍率 | 物方视(mm) | 视頻倍率 | 物方视场(mm) | |
0.5X(选) | 20X~128X | 14~2.2 | 10X~65X | 28~4.4 | 189 |
标准配置 | 40X~255X | 7~1.1 | 20X~130X | 14~2.2 | 108 |
2 X(选) | 80X~510X | 3.5~0.6 | 40X~260X | 7~1.1 | 38 |
MDC500 彩色数字摄像机 1个
1.像素 1280 X 1024 超过500万像素,彩色, 1/2-inch
2.彩色, 靶面1/2-inch, 逐行扫描
3.最大帧率: 30f/s @ 640 X 480
4.即插即用和自动电源控制,通过USB2.0接口供电
测量系统软件
1.提供总像素超过500万像素的高分辨率彩色图象;
2.图象快速传递到计算机,可调节图象的亮度、对比度等图象处理、以压缩格式保存图片;
3.测量图象上的各种通用几何参数
①.两点距离;
②.圆的直径;
③.三点画圆的直径;
④.弧度;
⑤.角度;
⑥.添加文字说明;
⑦.点到直线的距离;
⑧.两平行线的距离
4.可修改任意测量部位
通过选取测量部分,可任意修改每个测量图形、修改测量图形的每个部分;移动、删除任何测量图形
5.专门针对具体零件定制,如针对铜管行业定制,可方便测量所有齿参数,并进行统计分析。
6.统计并自动生成各种参数测量报告,自动技术CP、CPK值;
7.图象上附加上刻度标尺,放大倍数始终可以确定;
8.以实际倍数或任意放大倍数打印图象。
五、选购产品:1)金相切割机 2)金相镶嵌机3)金相磨抛机 4)金相耗材 (进口和国产)
六、服务和保修
质保期:自验收合格之日起,设备保修12个月, 长期提供配件。
七、 包装、运输、技术支持
1. 包装:供方的包装应能保证设备在运输过程中无锈蚀、无碰伤、完整无损。
2. 货期:10个工作日内发货。
3. 运输:供方负责安全的将设备运至需方现场。
4. 安装调试:供方负责设备的安装、调试、等技术支持。
5. 培训:供方负责提供全方位(操作规程、计算机软件操作、故障排查及维修等)
技术培训、技术支持,直到培训人员学会。
八、验收
1. 证明文件:
供方在交货的同时需向需方提供所有技术文件、合格证等有关资料。
供方在交货的同时需向需方提供产品的出厂合格证一套,提供操作使用规程、
设备使用维护说明书一套。
八、 质量保证期:
1. 质量保证期自需方最终验收之日起整机质量保证12个月。
2.产品在质量保证期内正常使用出现任何质量问题(非人为操作失误),由供方负责产品的免费维和免费更换损坏件。 购买知名客户
3.在质量保证期内,当供方接到需方的故障通知后,
应在12小时内做出回复,48小时内到现场进行维护服务。到达现场后,一般问题在1天内、重大问题在3天内解决。
4.在质量保证期内若设备出现重大故障(非人为操作失误)而使需方遭受重大损失,需方有权提出赔偿诉求,供方应积极响应。
5.超出质量保证期的维修,如需方要求,供方应积
极响应;供方负责产品备件的有偿供应及终身技术
服务,供方只收取成本费。
未尽事宜双方友好协商解决
