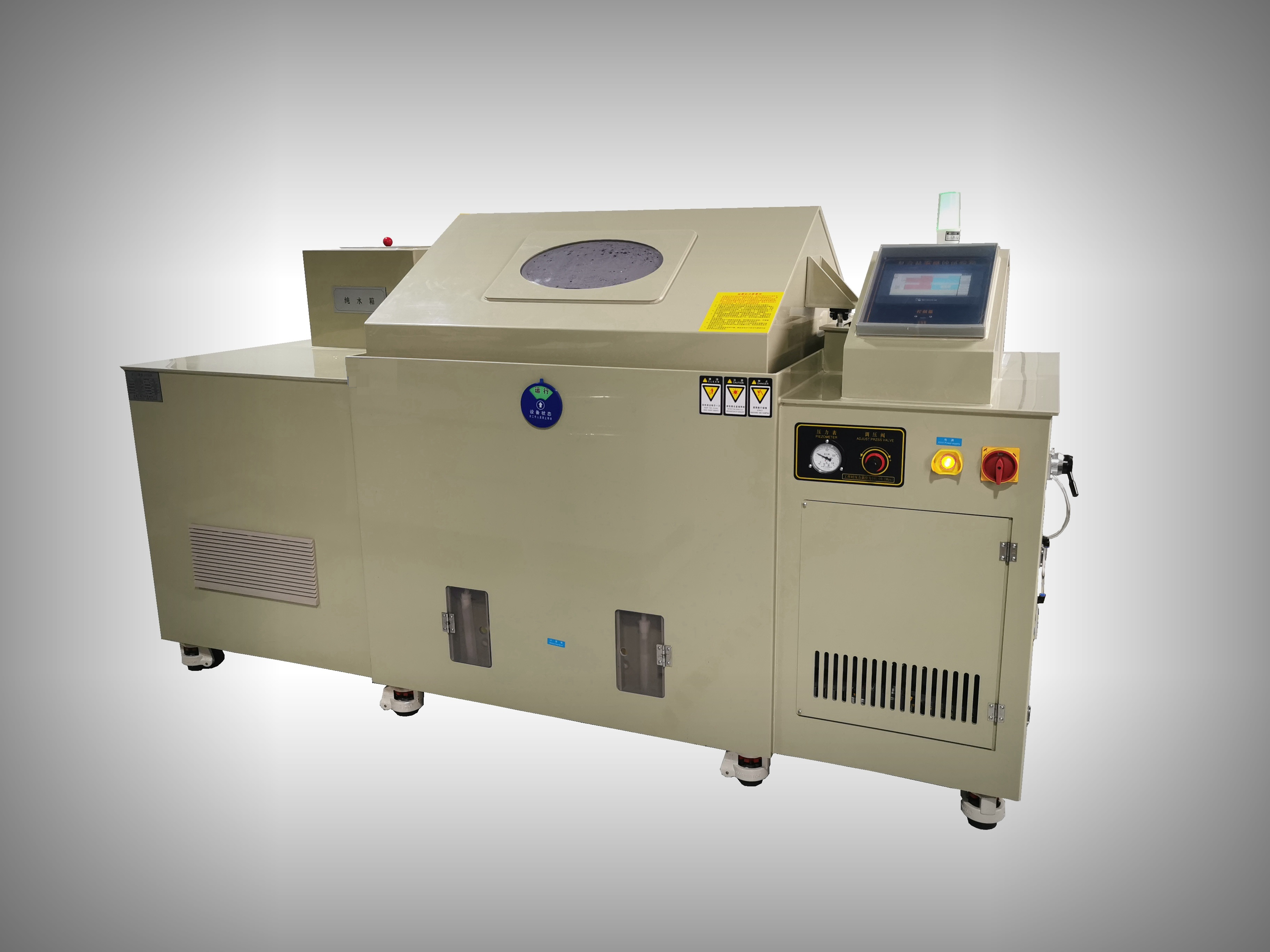

复合式盐雾腐蚀试验箱
公司成员都是专业从事金相硬度这块十余年,公司设立不同部门完成以上所有产品投放前的工作,以确保产品重复测试应用后再进入市场。公司在每个新产品投放市场前会做:市场调研、产品设计、产品研发、测试、改进、再测试,最终投放市场。
赋耘产品产品质量稳定,制定的产品解决方案合理化,后期服务培训跟踪及时性,不断创新让检测更容易方便,在整个市场得到来自各应用高评价的口碑。我们还结合德国古莎、法国朗普朗等知名进口产品,与我们合作,对于高要求的制样条件下给出最佳方案,解决高成本与低效率问题。
公司成员都是专业从事金相硬度这块十余年,公司设立不同部门完成以上所有产品投放前的工作,以确保产品重复测试应用后再进入市场。公司在每个新产品投放市场前会做:市场调研、产品设计、产品研发、测试、改进、再测试,最终投放市场。
赋耘产品产品质量稳定,制定的产品解决方案合理化,后期服务培训跟踪及时性,不断创新让检测更容易方便,在整个市场得到来自各应用高评价的口碑。我们还结合德国古莎、法国朗普朗等知名进口产品,与我们合作,对于高要求的制样条件下给出最佳方案,解决高成本与低效率问题。
a. 温度:23℃±5℃
b. 湿度:<85%R.H.
c. 气压:86~103Kpa
d. 周围无高浓度粉尘及腐蚀物质
e. 靠近主下水管道便于设备排水、排气、排雾
✪供电条件:
a. 电源电压: 380V±10%
b. 电源频率: 50Hz
c.设备总功率: ~9.5 kw
✪供水条件:
a.蒸馏水或纯水
✪负载条件:
a. 试验负载的总质量按在每平米工作室容积内放置50kg试验样品计算。
b. 试验负载的总体积不大于工作室容积的1/5。
外箱尺寸: 约1200×2500×1200mm (D*W*H)
实验室温度范围: +20℃~+60℃
实验室湿度范围: 20%~98%r.h.
饱和桶温度范围: +35℃~+70℃
温度均匀度: ±2℃
温度波动度: ±0.5℃
湿度误差: +2/-3%r.h.
喷雾沉降量: 1~2ml/80cm2 *h
电源: 380V、 9.5KW 、50HZ.三相五线制
适用标准
GB/T2423.17 环境试验 试验Ka 盐雾
GB/T2423.18 环境试验 试验Kb 盐雾,交变(氯化钠溶液)
IEC 6008-2-11 环境试验 试验Ka 盐雾试验方法
IEC 6008-2-52 环境试验 试验Kb 盐雾,交变(氯化钠溶液)
GB10587 盐雾试验箱技术条件
GJB150.11A 《军用装备实验室环境试验方法 第11部分:盐雾试验》
主体结构
本设备主要由箱体结构、盐水喷雾系统、空气循环加热系统、加湿系统、制冷及除湿系统及测控系统组成。
箱体结构:
1.箱体材料★本机内外箱体均采用耐高温高湿高腐蚀性的A级米黄PP(厚度8~12mm),利用先进的环带产立体补强技术,焊接而成,结构强实,永
不变形,华丽大方,适用于盐水喷雾、醋酸铜等各种测试规格试验。
2.试药补充口:大容积隐藏一体式试药补充箱,清洗容易,操作方便。

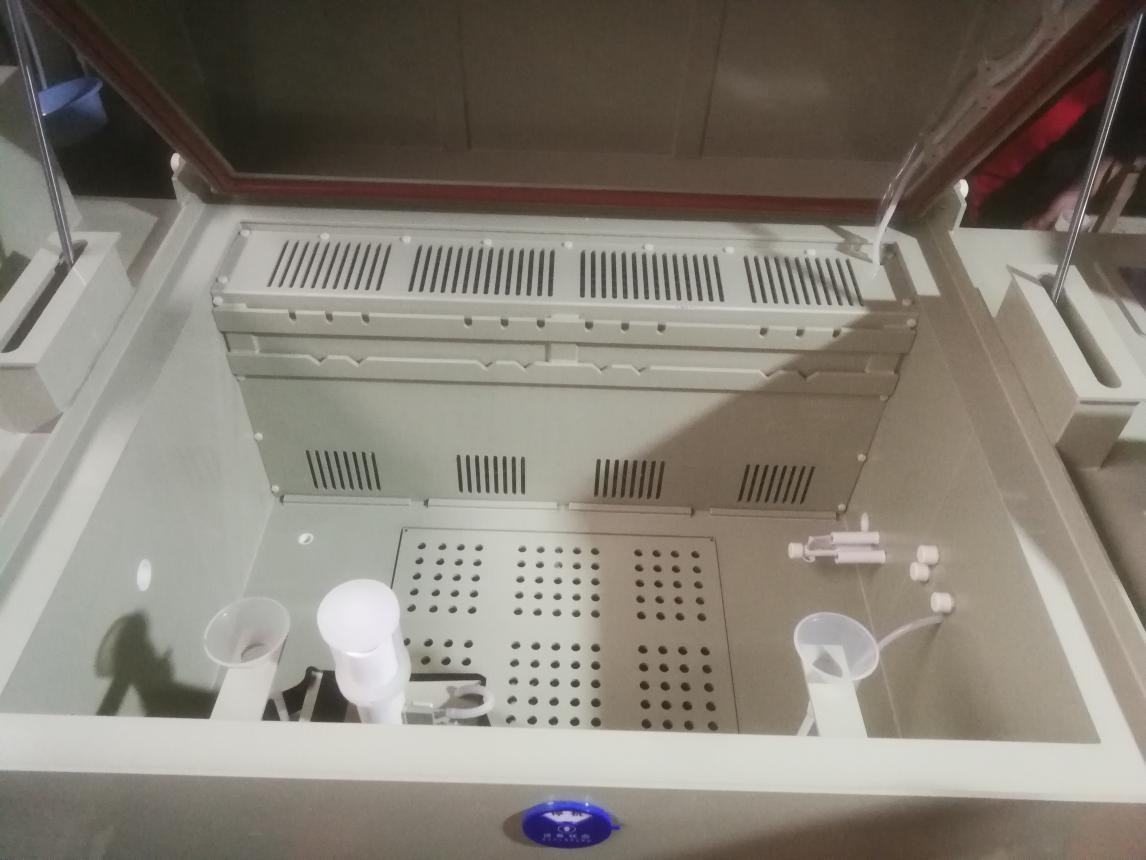

2.试验室置物架:采用A级米黄色PP材质精致设计成”V”形长条, 与复合树脂纤维棒直经为10mm的“O”形长条搭配,以确保由被测产品由15°-30°角度随意调整. 试验样品架采用平面分度式,可任意调整角度,四面落雾均匀,受雾完全一致,测试结果准确,试验样品放置数量多。同时采用底部网孔置物平台便于大尺寸样件及异形样件的合理摆放。
1.4 试验室上盖:采用8~10mm厚高韧性PP(进口)板,利用物理弯折法设计成120度脊式上盖.使残留在上盖上的雾气露珠沿盖壁而滑落到密封槽.以防滴到被测试产品上。带透明观察窗,方便观察箱内试验状态。
1.5 设备采用自动进水及排水系统,自动根据试验项目需求进行箱内控温用水的补充及排放。
1.6 盐雾试验阶段采用底部水槽蒸汽加热方式,升温速度快减少待机时间,当温度到达时,自动切换恒温状态,温度精确,耗电量少,钛合金制发热管,耐酸碱腐蚀,超长使用寿命。
2、盐水喷雾系统:
2.1喷雾塔采用圆锥形分散器、具有导向雾气,调节雾量及均匀落雾等功能。
2.2 伯努特原理吸取盐水而后雾化,雾化程度均匀,绝无阻塞结晶之现象,可确保测试连续进行。
2.3 喷嘴采用钢化玻璃制成,可调整喷雾量大小及喷出角度精密水晶式玻璃嘴(PYREX)4000小时保证无结晶阻塞之虑。
2.4 喷雾量1~2ml/h可调(ml/80cm2/h标准要求测试16小时求平均量)。计量筒采用内嵌式安装,外形美观整齐,操作观察方便,减少仪器安装空间。
2.5 压力饱和桶:采用高级不锈钢材质,内部设有超温保护、缺水保护、自动补水单向阀门等功能。公司新型设计饱和桶内部结构,大大减小了桶内水的损耗量,避免因饱和桶内水分被带入盐雾而影响实际盐雾NACL浓度。
2.6 可分别设置喷雾和停雾时间,进行循环间歇喷雾。
2.7 空气压力为4Kg/cm2分两段调整。一段为进气压力及喷雾压力粗调整2Kg/cm2,采用进口空气过滤器,附有排水功能。二段为喷雾压力精密调整1Kg/cm2,1/4 压力表, 显示精密准确。
2.8 强制自动除雾系统,避免了传统随时可以开启盐雾箱盖,造成盐雾外溢,腐蚀实验室和其他设备;
3、空气循环加热系统:
A盐雾试验阶段(无风循环)
1.空气调节方式:通过试验时喷雾的气流与设在箱体底部的蒸汽平衡调温,以保证试验箱温场均匀
2. 加热方式:蒸汽加热
B湿热试验阶段(内风循环)
3.空气调节方式:空气强制内循环平衡调温调湿,采用耐腐蚀多翼式离心风机、低噪音电机;
4.空气循环装置:可调式循环风道结构组成合理的送风循环系统,有效保证箱内温度的均匀性。
5.加热方式:特质耐腐蚀钛合金空气加热器。
4、加湿系统:
4.1.加湿方式:外置式加湿系统,做低温时不需放水,容易实现低湿控制;
4.2.加湿加热管:不锈钢加热管,带超温保护;
4.3. 采用独创自动加湿管道控制阀,自动实现通道的开启与闭合,杜绝盐雾试验阶段盐雾对加湿系统的腐蚀。
5、制冷及除湿系统:
5.1. 制冷压缩机: 法国“泰康”进口制冷压缩机。
5.2.冷却方式:风冷式
5.3.制冷剂:环保型制冷剂
5.4.主要制冷附件:意大利“卡士妥”电磁阀;美国“083”过滤干燥器等;
5.5.采用品质优良的国内、外知名品牌的风冷式冷凝器和钛合金鳍片多段式蒸发器。
5.6.制冷机专用减振弹簧、机组围板粘贴特种吸音棉降噪措施。
6、测控系统:
6.1 温度测量:PT100A级高精度传感器
6.2 湿度测量:PT100A级高精度传感器配合湿球水槽,干湿球对照法。
6.3控制器采用专用7英寸彩色液晶触摸屏+PLC程序控制模块。
7.4人机界面彩色LCD中文显示,触摸屏输入设定
7.5分辨率:温度显示0.1℃;时间1min。
7.6程序容量:20个程序,每个程序最大99段。 程序段可循环,程序可链接。
7.7运行方式:采用定值运行或程序运行。
7.8试验数据显示:设定温度、实测温度、总运行时间、喷雾状态、加热状态、制冷状态。
7.9控制器功能:
A、故障报警及原因、处理提示功能;
B、断电保护功能;
C、上下限温度保护功能
D、日历定时功能(自动启动及自动停止运行)
E、自检功能
F、有三层密码保护控制器设置参数
G、具有曲线记录功能,可保存实际测量的温度;设定温度及采样的时间:能够存储300天(采样周期为1分钟)曲线记录;记录数据可导出,电脑显示。
H、有断电保护功能和来电自动开启功能,用户可根据需要设定,断电又来电后自动开启的允许最长时间间隔。
自动调用分组PID参数。
六、安全保护系统
1.电源过载保护、缺相保护和漏电保护装置。
2.控制回路过载、短路保护装置
3.压缩机系统的高、低压保护和延时启动保护装置
4.超温保护装置
5.设备定时运行保护
6.报警声讯提示
7.盐水缺水保护
8. 纯水缺水保护
9.接地保护装置
10.风机过热保护
七、服务和保修
质保期:自验收合格之日起,设备保修12个月, 长期提供配件。
八、 包装、运输、技术支持
1. 包装:供方的包装应能保证设备在运输过程中无锈蚀、无碰伤、完整无损。
2. 货期:20个工作日内发货。
3. 运输:供方负责安全的将设备运至需方现场。
4. 安装调试:供方负责设备的安装、调试、等技术支持。
5. 培训:供方负责提供全方位(操作规程、计算机软件操作、故障排查及维修等)
技术培训、技术支持,直到培训人员学会。
九、验收
1. 证明文件:
供方在交货的同时需向需方提供所有技术文件、合格证等有关资料。
供方在交货的同时需向需方提供产品的出厂合格证一套,提供操作使用规程、
设备使用维护说明书一套。
六、 质量保证期:
1. 质量保证期自需方最终验收之日起整机质量保证12个月。
2.产品在质量保证期内正常使用出现任何质量问题(非人为操作失误),由供方负责产品的免费维和免费更换损坏件。
3.在质量保证期内,当供方接到需方的故障通知后,应在12小时内做出回复,48小时内到现场进行维护服务。到达现场后,一般问题在1天内、重大问题在3天内解决。
4.在质量保证期内若设备出现重大故障(非人为操作失误)而使需方遭受重大损失,需方有权提出赔偿诉求,供方应积极响应。
5.超出质量保证期的维修,如需方要求,供方应积极响应;供方负责产品备件的有偿供应及终身技术 服务,供方只收取成本费。未尽事宜双方友好协商解决联系电话:021-6190526
