轴承钢冷拉直条内部横裂-金相制样法

用GCr15连铸轴承钢冷拉直条车制水泵轴半成品时，沟道处发生断裂，断口上有从心部向外的放射形条纹（图1.7-1左），试样纵剖后发现内部存在横向裂纹（图1.7-1右）。

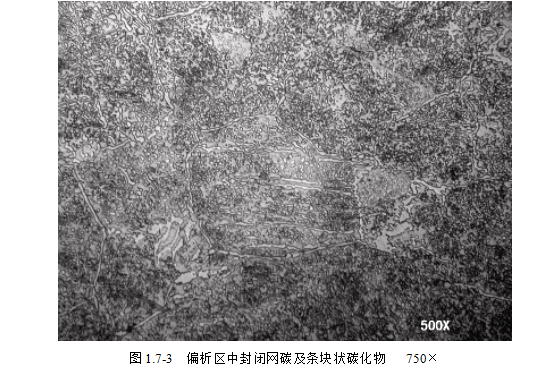

在纵剖面上作金相检验，球化组织正常，但心部存在十分严重的碳的正偏析区（图1.7-2），碳偏析区内有粗大、完整的网状渗碳体及块状渗碳体（图1.7-3）。

由此认定：该连铸轴承钢的质量低劣，心部十分严重的碳偏析是导致冷拉时内部出现横裂的原因。

以上会用到金相制样产品如下：

一、赋耘金相试样切割机FY-QG-65 对样品金相切割，按照样品要求横向或者纵向切割一小块下来，便于镶嵌。

二、金相试样打磨：

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

四、腐蚀观察：

金相显微镜（放大倍数：50X,100X,200X,500X,1000X）

用到腐蚀试剂如下：
