锻造内裂-金相制样法

锻造内裂一

20CrMnMo锻件探伤不合格，作高低倍检验发现内裂。

这两张照片在同一纵向磨面上拍摄，有严重的铸态组织保留现象，内部裂纹与变形流线或平行（图1.8-1）、或交错（图1.8-2），由此认定锻造加热不足或变形不当是引起内裂的主因。

锻造内裂二

合结钢锻件内裂，纵向高倍检验发现内部裂纹处的晶粒和组织有冷作变形现象。由此认为锻造温度过低是引起这种内裂的原因。

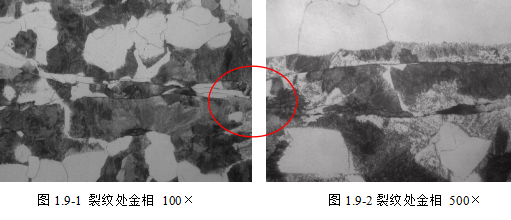

最典型的是1.9-1图中三片叠在一起的铁素体（S注：S用红圈圈出），这说明变形温度已处于Ar3与Ar1之间（奥氏体+铁素体的两相区）了。

以上会用到金相制样产品如下：

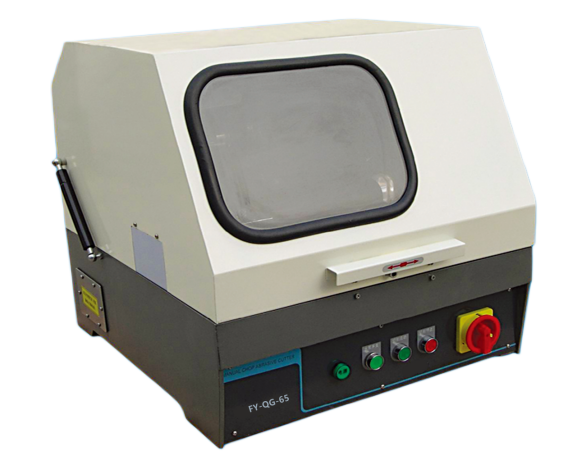

一、赋耘金相试样切割机FY-QG-65 对样品金相切割，按照样品要求横向或者纵向切割一小块下来，便于镶嵌。

二、金相试样打磨：

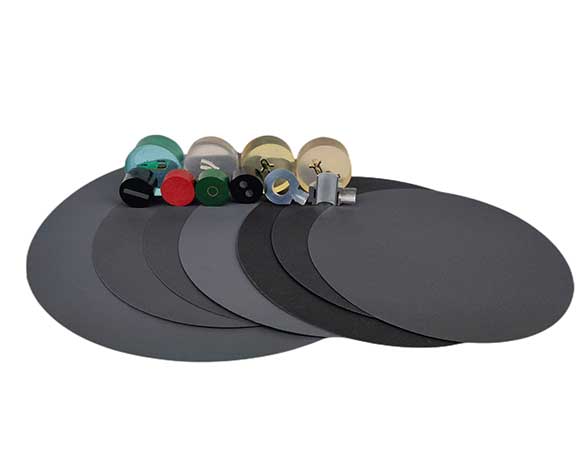

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

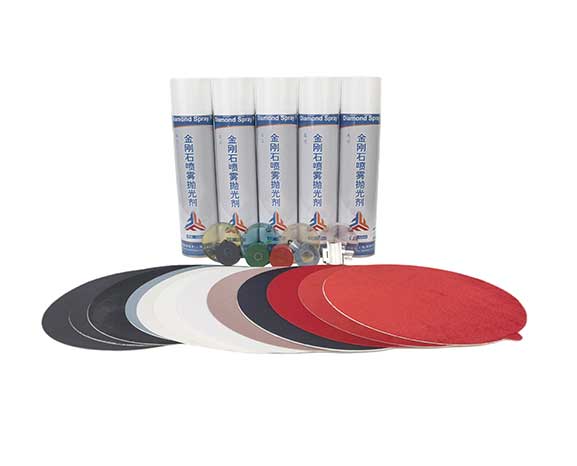

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

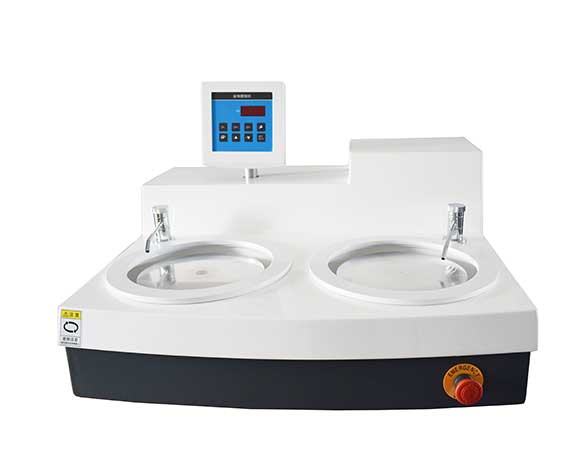

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

四、腐蚀观察：

赋耘金相显微镜（放大倍数：50X,100X,200X,500X,1000X）

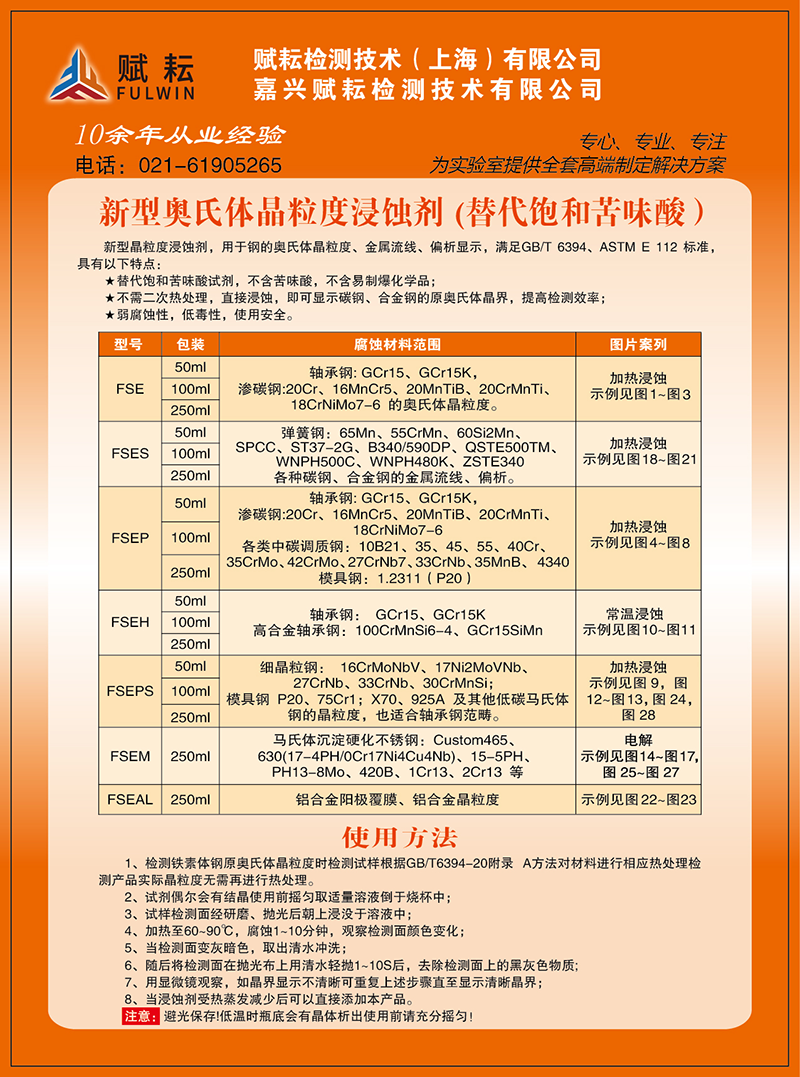

用到腐蚀试剂如下：
