锻造内裂-金相制样法

锻造内裂-金相制样法

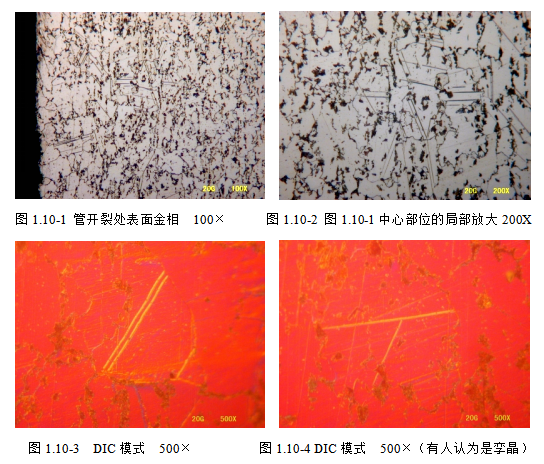

在20G钢管水冷壁弯曲横向开裂处附近看到的滑移现象，那些直的线条就是滑移线。照片是在钢管外壁表层拍的，下面的2张是在DIC（S注：微分干涉）下拍摄的。

以上会用到金相制样产品如下：

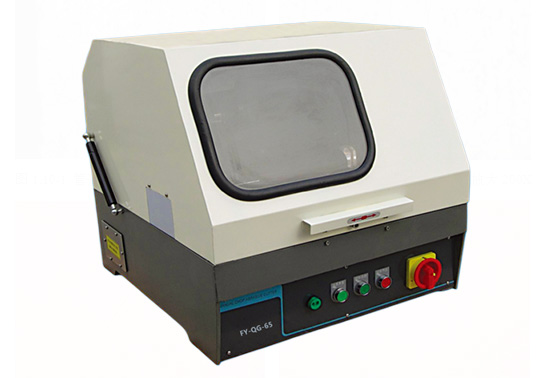

一、赋耘金相试样切割机FY-QG-65 对样品金相切割，按照样品要求横向或者纵向切割一小块下来，便于镶嵌。

二、金相试样打磨：

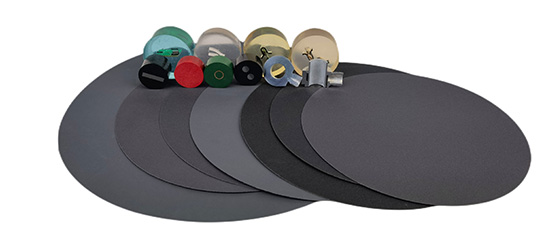

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

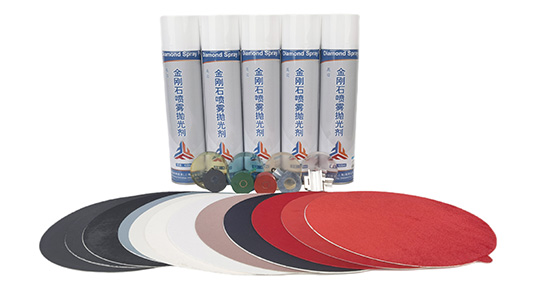

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

四、腐蚀观察：

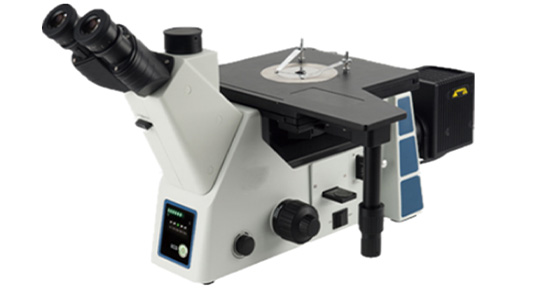

赋耘金相显微镜（放大倍数：50X,100X,200X,500X,1000X）

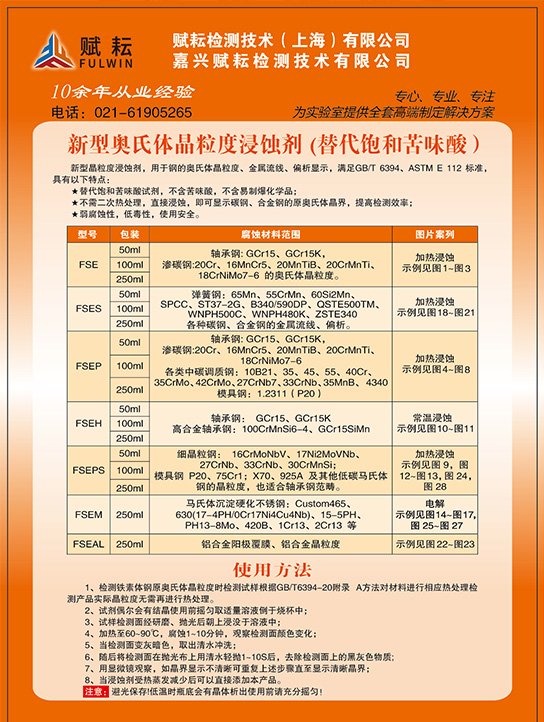

用到腐蚀试剂如下：
