金属缺陷金相解决方案

　　一、汽车零部件金属镀层缺陷-----金相制样方法

　　制样工程师：章锦仁

　　TEL：15990346569

　　E-mail：ren@fulwintt.com

　　1、材料：基材粗料，镀层软质金属材料

　　硬度：软

　　检测类目：观察其镀层缺陷，例如：鼓包，气孔，杂质等

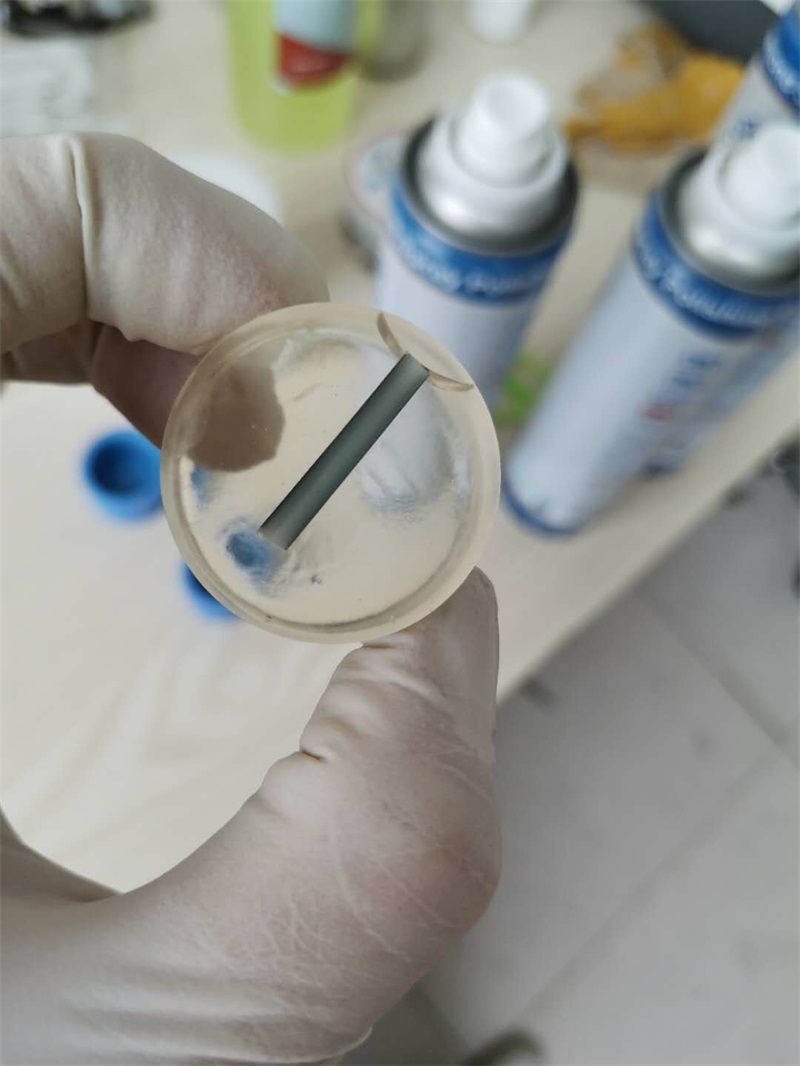

　　2、已镶嵌图片见如下图片

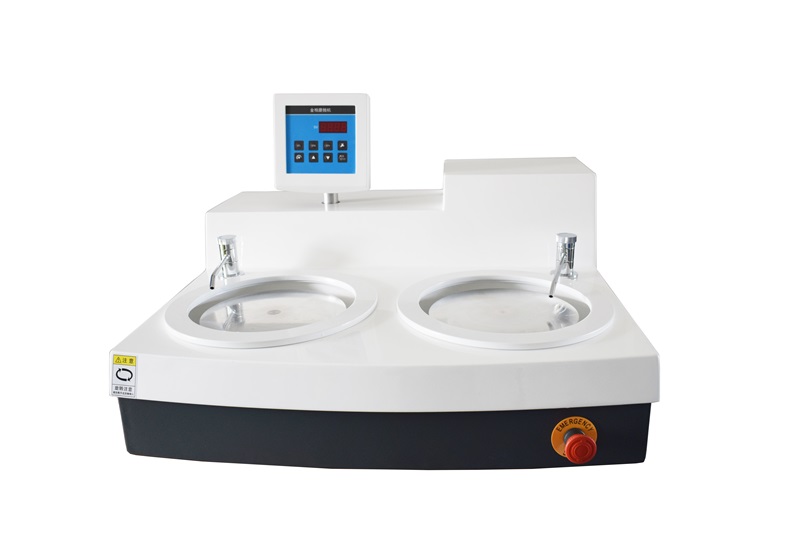

　　3、打磨：金相磨抛机 品牌：赋耘

　　打磨：240# 600# 1200#

　　转速：300转左右

　　转盘方向：顺时针

　　压力：30N即可

　　每道砂纸时间：1分钟左右(划痕均匀，没有多面出现)

　　打磨：4000# 品牌：赋耘 沿着一个方面手磨

　　抛光：转速：300转左右，转盘方向：顺时针 ，压力：30N即可

　　注：每进行下一步，每道样品需清理干净，才能进行下一步，防止用力过大，砂粒嵌入。打磨100X见图片二，图三：

　　4、抛光第一道

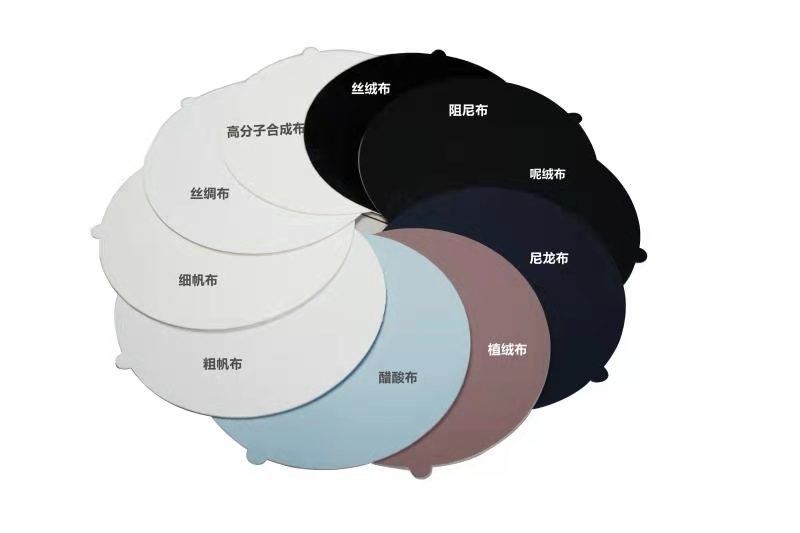

　　抛光：真丝绸布，纹路均匀，进口硬质背基 品牌：赋耘

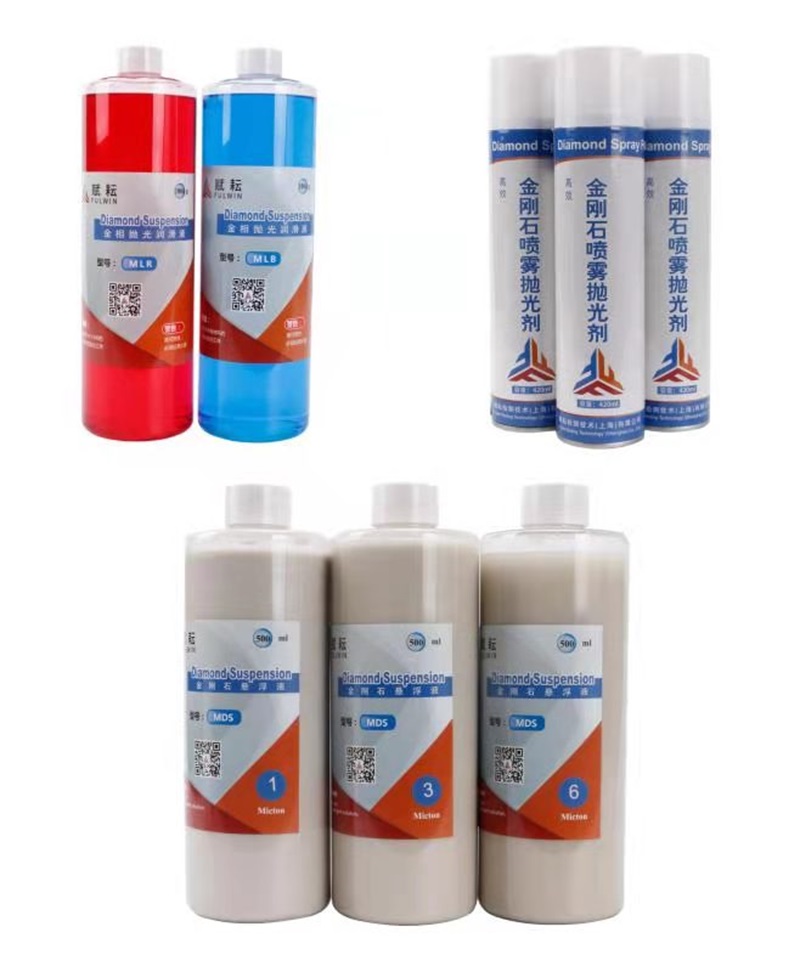

　　金刚石喷雾抛光剂/金刚石悬浮抛光液：5微米 420毫升 品牌：赋耘

　　时间：5-10分钟(喷2-3次溶液)

　　防氧化抛光润滑液

　　防止过于干燥过热，抛光过程中用雾状喷水壶湿润。

　　注：抛光前，抛光布保持干净，完全湿润

　　5、抛光第二道

　　1、精抛短绒，进口硬质背基 品牌：赋耘

　　2、进口工艺氧化铝抛光液：0.05微米 品牌：赋耘

　　3、防氧化抛光液

　　时间：5-10分钟(喷2-3次溶液)

　　会出现模糊氧化层，需要进行氧化抛光，同时去除表面细小划痕

　　防止过于干燥过热，抛光过程中用雾状喷水壶湿润。

　　注：抛光前，抛光布保持干净，完全湿润

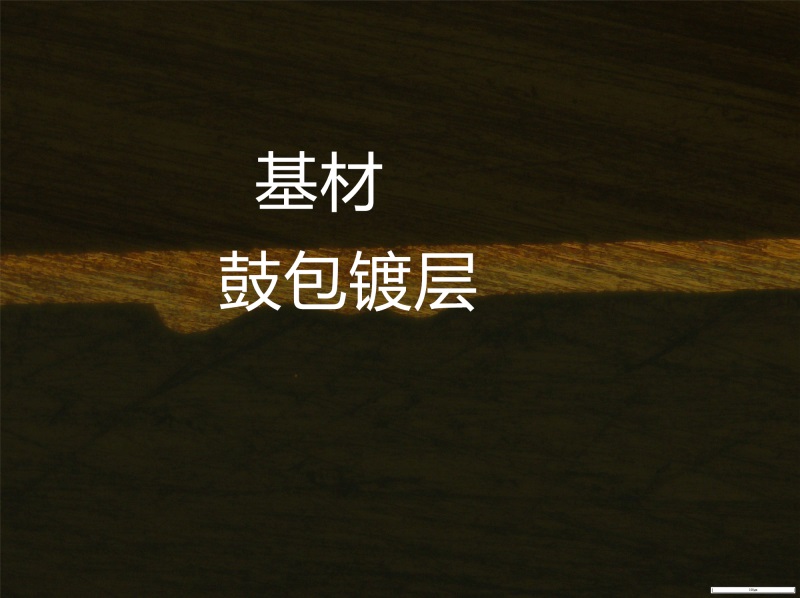

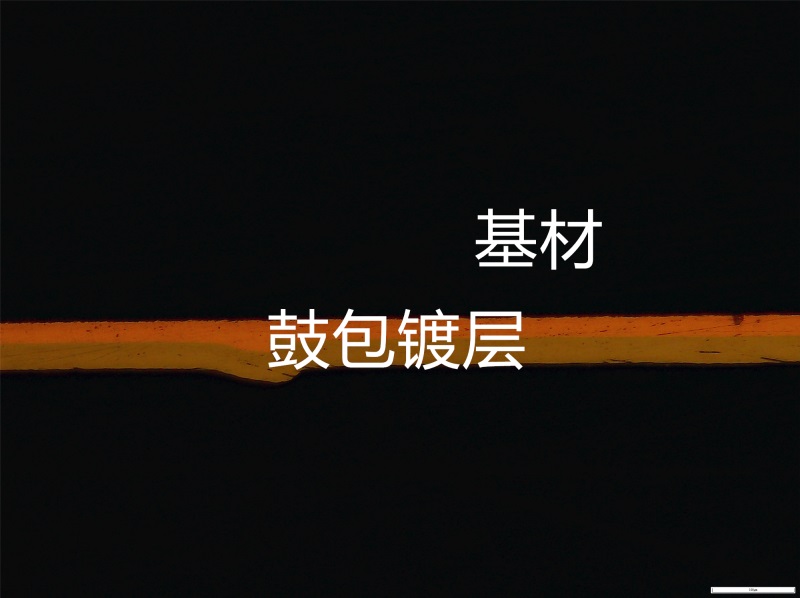

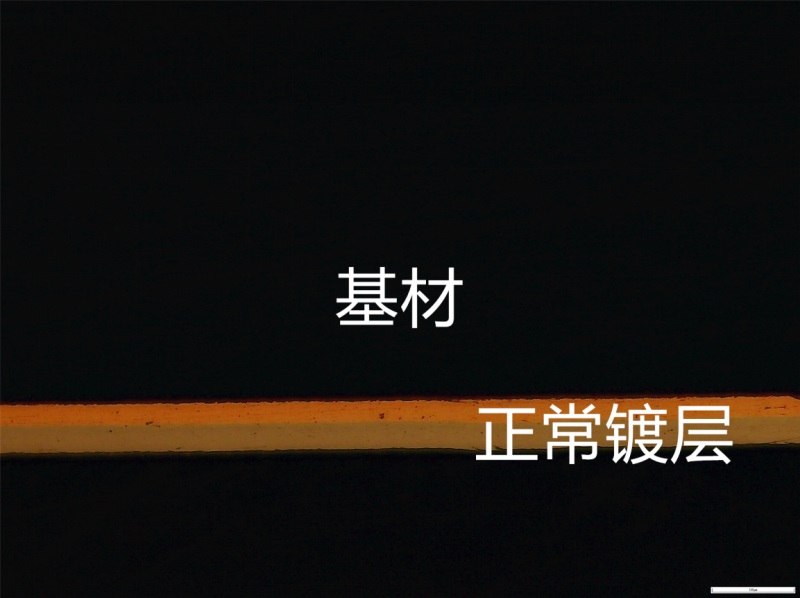

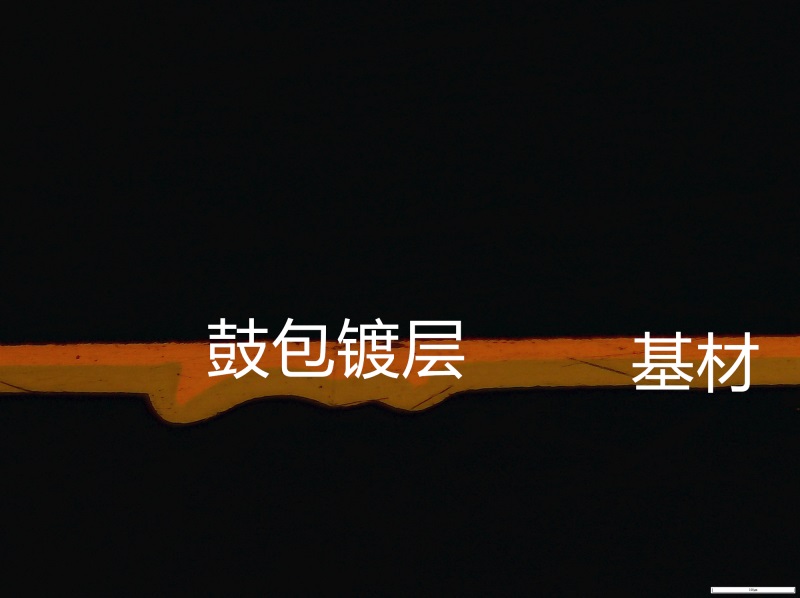

　　6、抛光100X见图四图五图六图七：

　　以上供参考，欢迎大家积极提供样品一起探讨，相互学习。

　　二、汽车零部件焊接缺陷-----金相制样方法

　　样品测试目的：汽车焊接件焊点熔深测量，气孔，缺陷，焊株大小等。(类似有汽车座椅，汽车车架等)

　　镶嵌步骤如下：

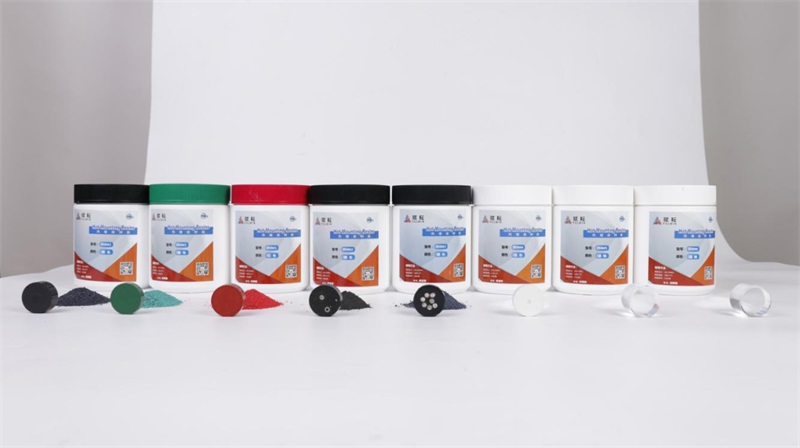

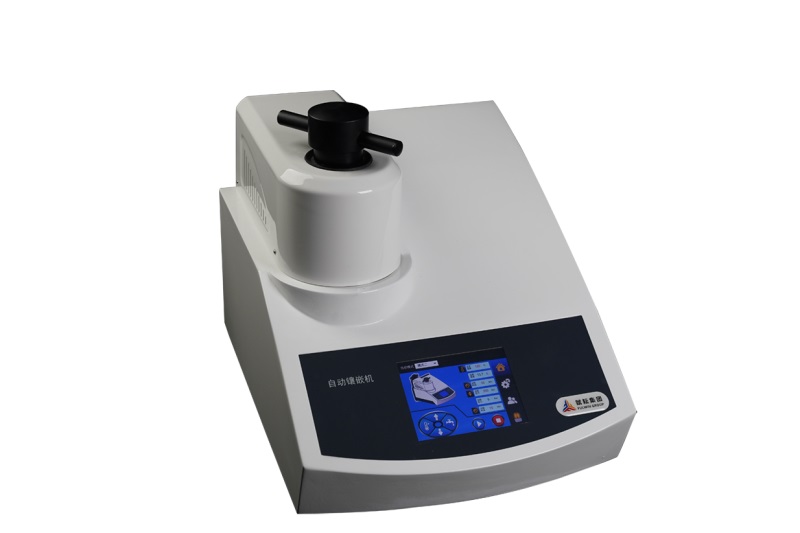

　　1、镶嵌(设备：自动热镶嵌机 耗材：热镶嵌料，普通热镶嵌料即可)

　　2、打磨设备：无极调速金相磨抛机 转速500转顺时针转动

　　耗材：砂纸240# 600# 1200# 依次打磨，抛光布用真丝丝绒，金刚石抛光液3.5微米即可。

　　3、观察设备：测量显微镜系统，需注意的是观察前用4%擦拭几秒腐蚀，作用让基材和焊接界面清晰度区分更高，用酒精冲洗用吹风机烘干。

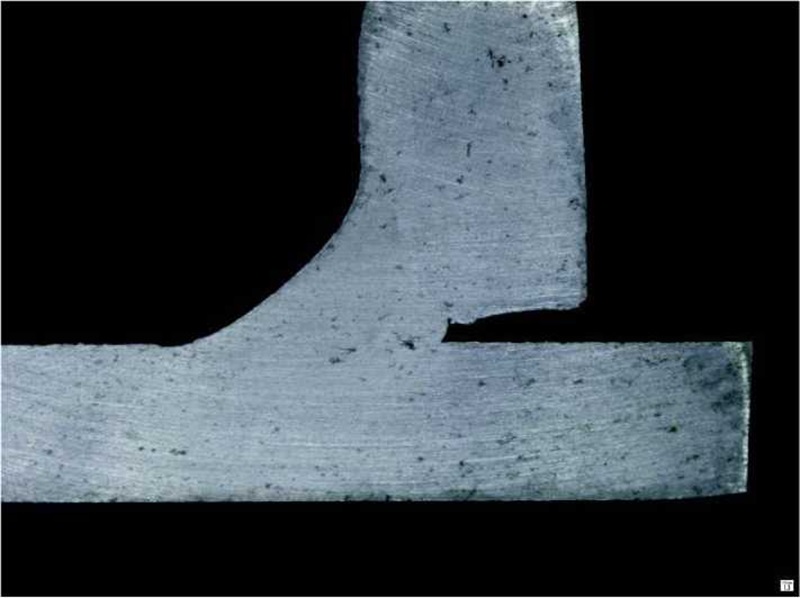

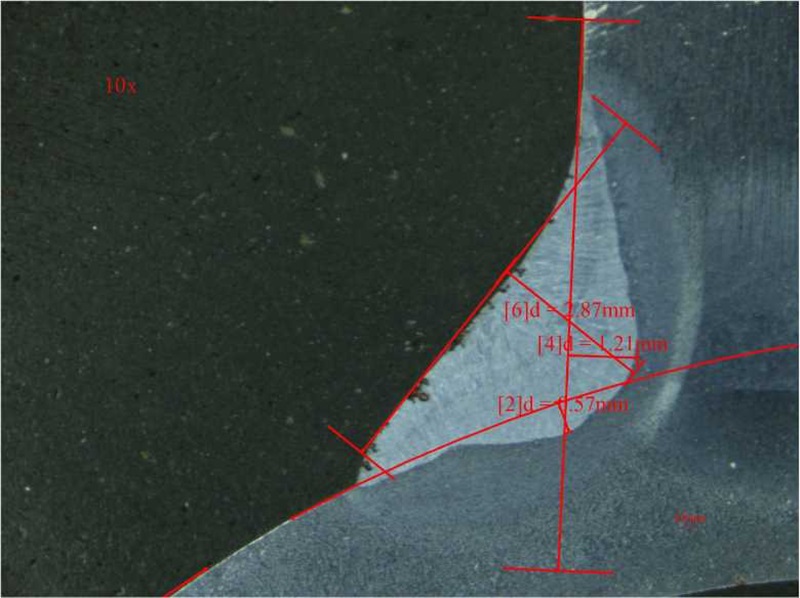

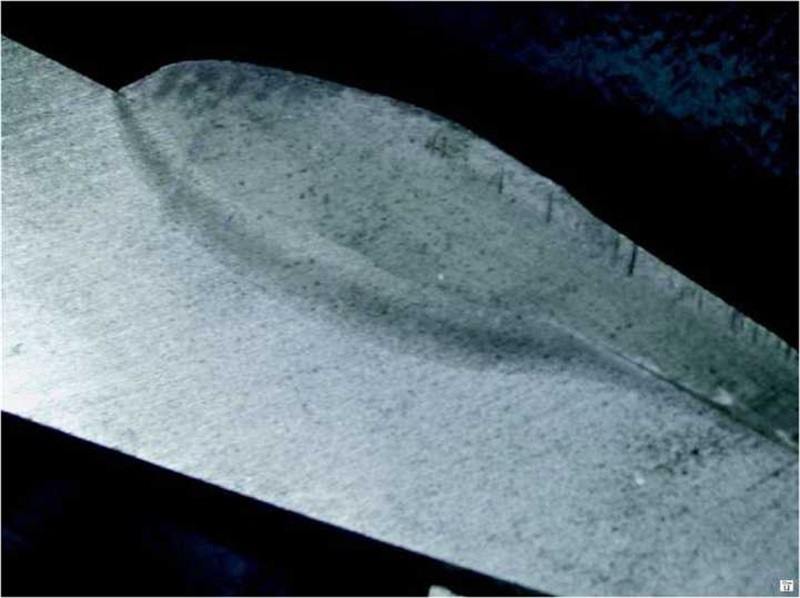

　　结果图片如下:

　　图一:

　　图二:

　　图三:

　　图四:

　　已购买客户(西德昌座椅)参考图片:
